こちらは、誰でも曲げ寸法調整がしやすいような高精度プレス金型を作ってほしいという金型の製作依頼に対して、容易に微調整が可能な曲げ寸法調整機構の設置提案をした、技術提案事例です。
Before：誰でも曲げ寸法調整がしやすいような高精度プレス金型を作ってほしい…

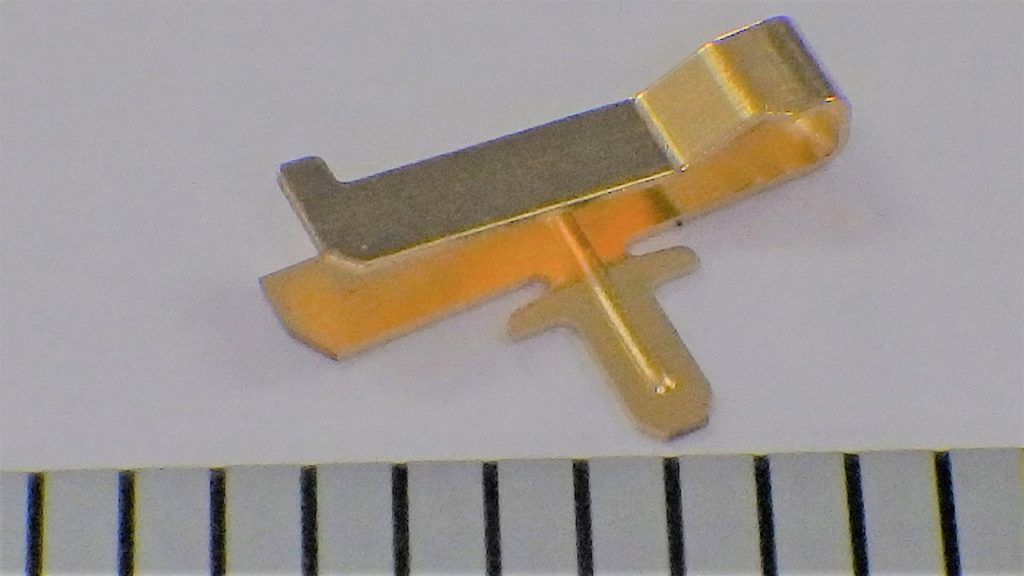

こちらの接点は、曲げ寸法が満足されたとしても、接点荷重がスペックアウトしてしまうと不良となってしまう、微妙な調整が必要な製品でした。接点荷重の公差は±0.05Nに抑えてほしいとお客様よりご指定いただきました。
通常このような曲げ寸法を調整する際は、ネジを回してテーパー付きの部品を前後させることで、少しずつパンチを上げ下げするような調整機構が採用されます。しかしこの形式の場合、ネジをどれくらい回したかで上げ下げが決まるため、非常に絶妙な調整が必要になってしまいます。もちろん、テーパー部品の傾斜を緩やかにすれば微調整も可能になりますが、作業者のスキルに依存してしまいます。
つまり今回お客様からは、誰でも曲げ寸法調整がしやすいような高精度プレス金型を作ってほしいということで、当社にご相談いただきました。
After：容易に微調整が可能な曲げ寸法調整機構を順送プレス金型に設置！
そこで薄板プレス加工センターを運営する株式会社ナカトガワ技研では、誰でも絶妙な曲げ寸法調整を容易に実施することができる機構をプレス金型に設置するようなご提案をいたしました。詳細を記載することはできませんが、技術力がなくても取り扱いやすい寸法調整機構のため、セッティングの微調整が容易になり、量産加工時にプレス金型の載せ降ろしを少なくすることができました。
今回の提案ポイント：特殊な高精度順送プレス金型も、短納期で製作可能なナカトガワ技研の金型生産体制と技術アイデア力
お客様からご相談いただいた通りの曲げ寸法調整機構付きの高精度順送プレス金型を設計通りに製作することができました。さらに今回のプレス金型は、3週間という短納期で製造対応することができました。
このような特殊機構が搭載された高精度順送プレス金型であっても短納期で製造対応可能な理由は、自社内で量産用の順送プレス金型の製造を行うことができる工作機械を保有しているため、そして様々な順送プレス金型を製作して積み重ねてきた金型設計への技術アイデア力があるためです。
詳細は下記をご覧ください！
薄板プレス加工センターでは、順送プレス金型の試作に関する資料を公開中！
薄板プレス加工センターを運営する株式会社ナカトガワ技研が作成した、数種類のハンドブックをすべて無料でダウンロードできます。順送プレス金型や薄板プレス加工など、幅広く設計者の方々のための情報をまとめています。1つだけの資料ダウンロードから、すべてまとめてダウンロードもできます。
1分でフォーム登録完了、すぐに資料をダウンロードできます！興味のある資料を以下よりダウンロードしてみてください！
薄板プレス加工品にお悩みの方は、薄板プレス加工センターにお任せください！
薄板プレス加工センターを運営する株式会社ナカトガワ技研は、宮城県石巻市で順送プレス金型の製造をつづけて35年、「知る人ぞ知る」東北最大手の試作順送金型メーカーです。
当社では、金型製造やプレス加工に必要な設備が全て整った設備体制により、金型の設計製造から検査、プレス加工まで一貫して行うことができます。
またナカトガワ技研の加工技術は、米粒ほどの大きさにも加工することができるのは当たり前。そのような高精度加工を安定的に行う当社の技術力こそが、高精度金型部品加工を実現するためのポイントです。
さらに当社では、累計3,000型の順送金型の製作実績があり、今までの試作品をスケルトンとして全てサンプル保存しております。この蓄積されたサンプルにより構築された当社のアイデア力で、お客様のご要望に応えて様々な金型形状を生み出します。
ナカトガワ技研では、板厚0.03~1.0mmの薄板順送プレス加工を得意としております。 特に試作～中量産用の試作金型の設計・製造に強みがある当社は、試作・中量産のプレス加工にも対応しております。この領域のプレス加工では、当社は負けない自信があります。
薄板プレス加工にお悩みの方、順送金型にお困りの方は、まずは薄板プレス加工センターまでお気軽にご相談ください。
