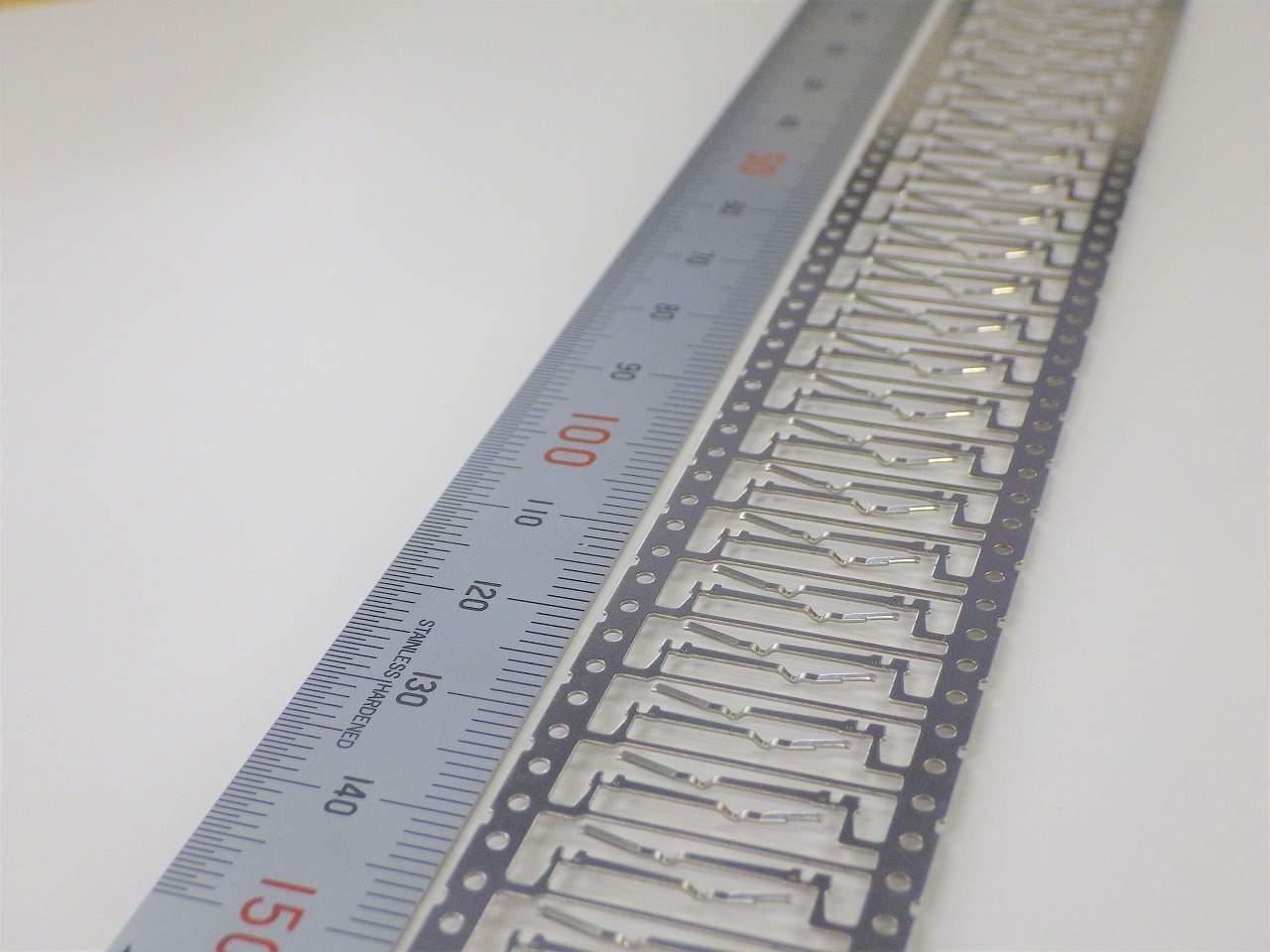

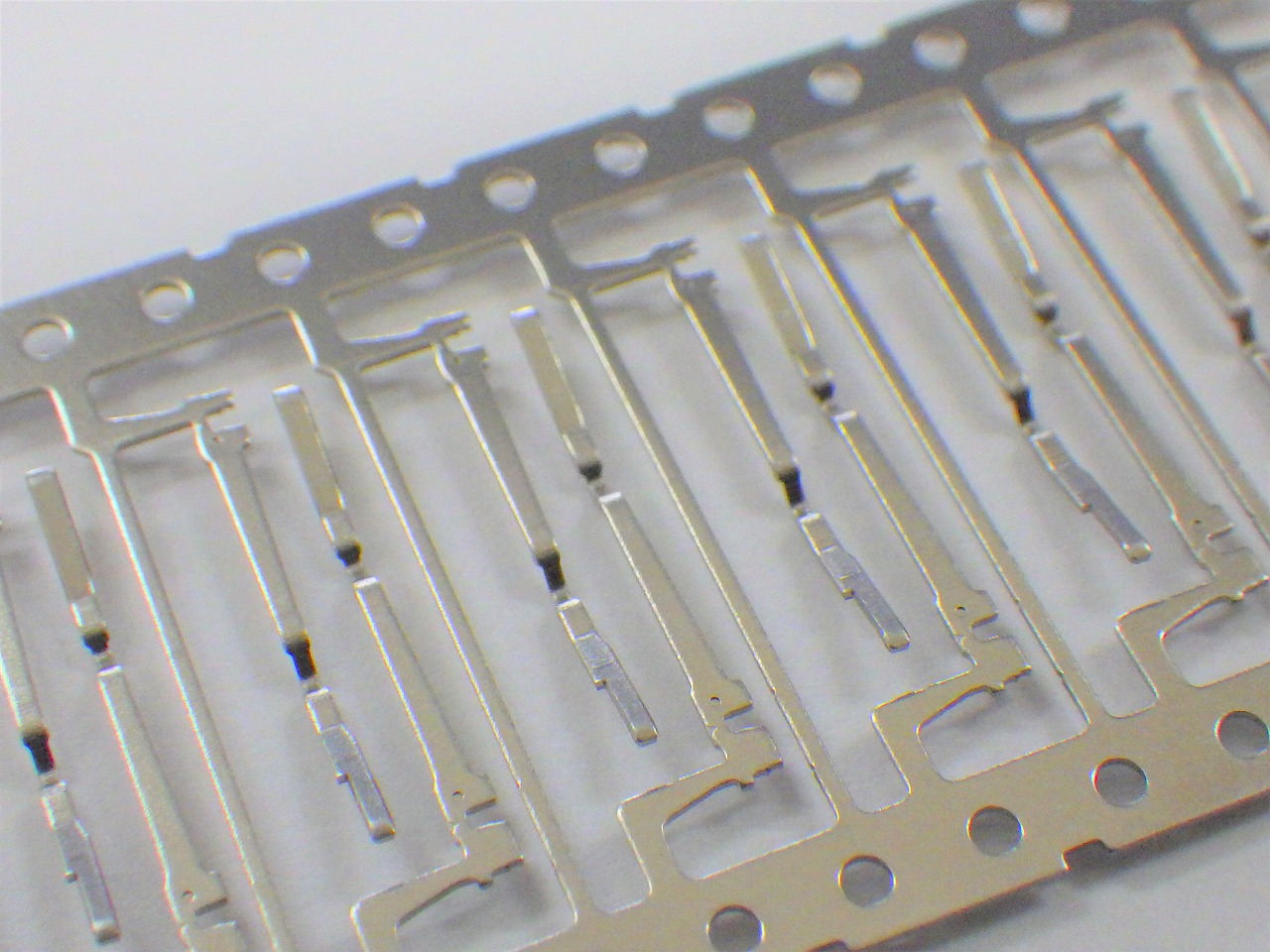

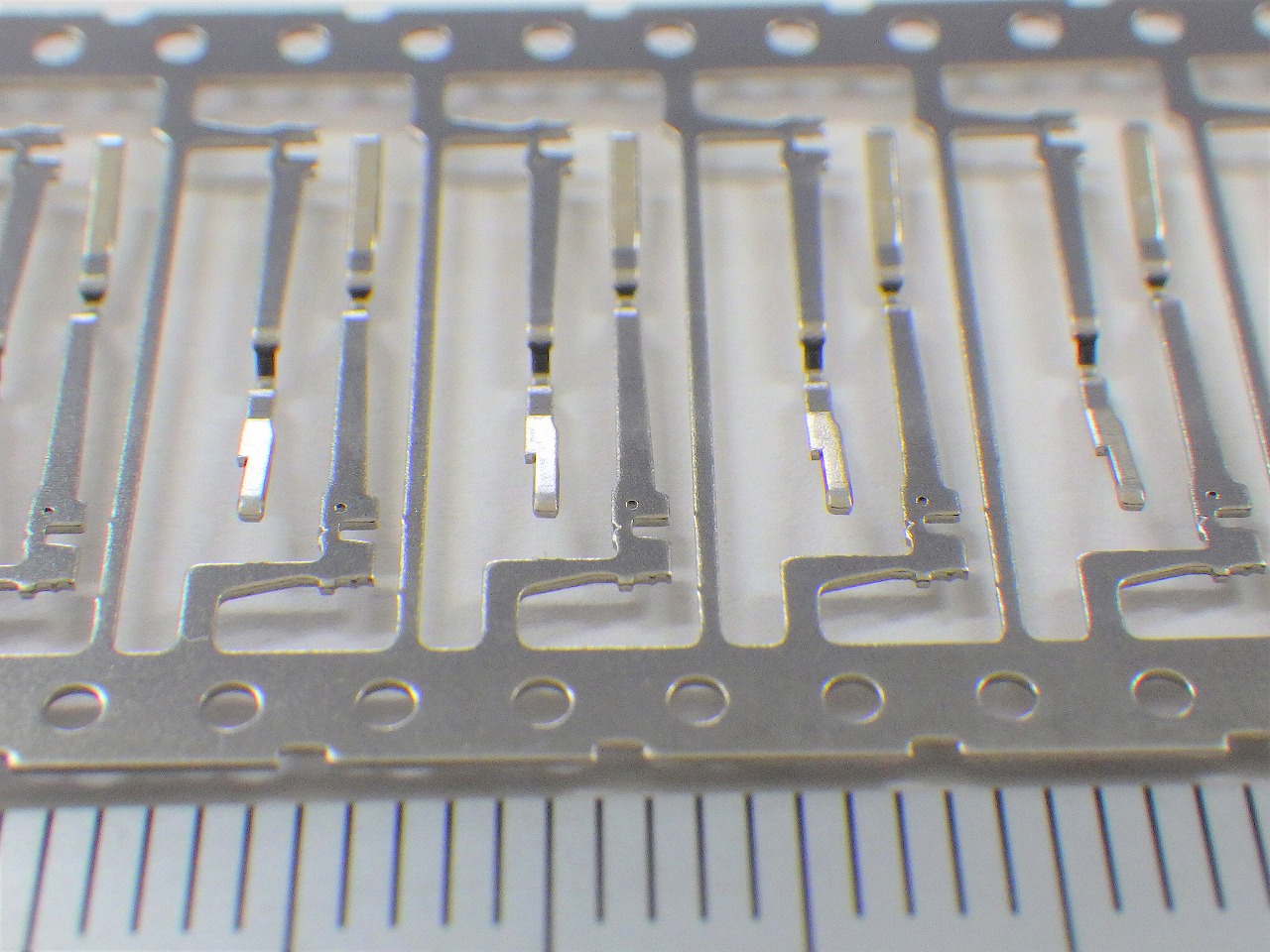

こちらは、電子機器業界で使用される、ステンレス(SUS304CSP-3/4H)製の戻り止め金具です。板厚は0.3mm、ピッチは6.4mmで、量産順送金型にて製造いたしました。

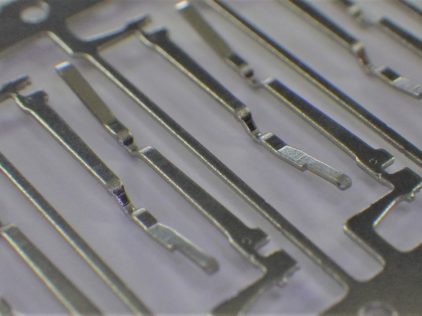

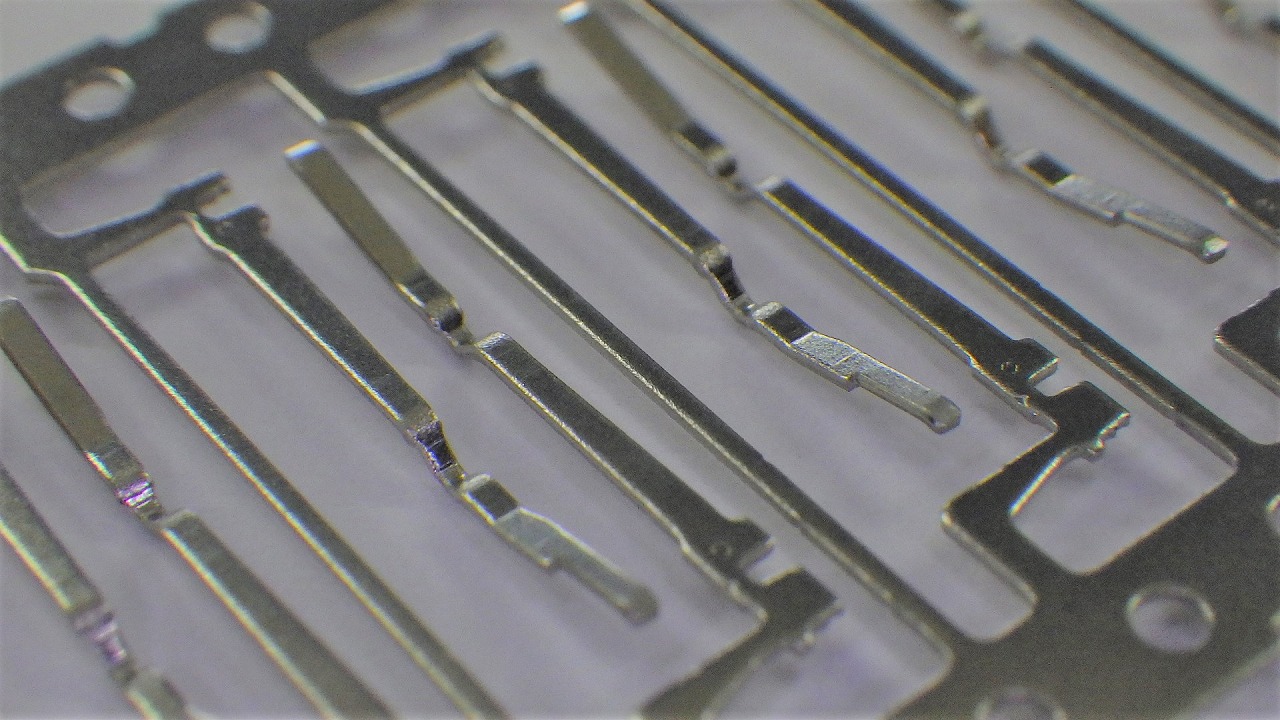

こちらの金具は、抜き部形状のRがMin0.05と非常に小さく、且つSUSということもあり、抜き刃が異常なほどに摩耗してしまう点が、最もプレス加工を困難にしているポイントでした。また写真の通り、微妙な曲げ形状が連続した製品形状でありながら、先端部での曲げ寸法公差が±0.02と非常に厳しく、製造メーカーに困っていたところ、当社にご相談いただきました。
そこで薄板プレス加工センターを運営する株式会社ナカトガワ技研では、抜き刃に関しては超硬材の選定を行い、且つ特殊なコーティングを行うことで、摩耗の低減を図りました。また、曲げについては寸法安定性を考慮した曲げ工程を採用しました。こうすることで、金型の摩耗も抑制することができ、精度の高いプレス金具を製造することができました。
当社では、こうしたR形状や曲げ交差が厳しい部品でも、金型部品や順送プレス加工のレイアウトを調整することで、製造対応を可能にしております。薄板プレス部品の製造でお困りの方は、薄板プレス加工センターまでお問い合わせください。
