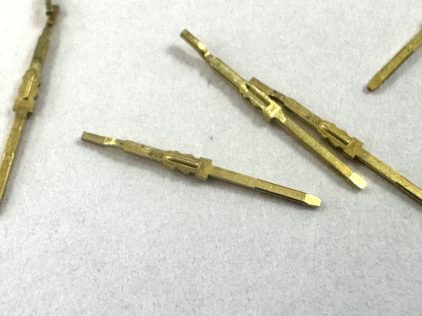

C2600R-H製ターミナル⑤

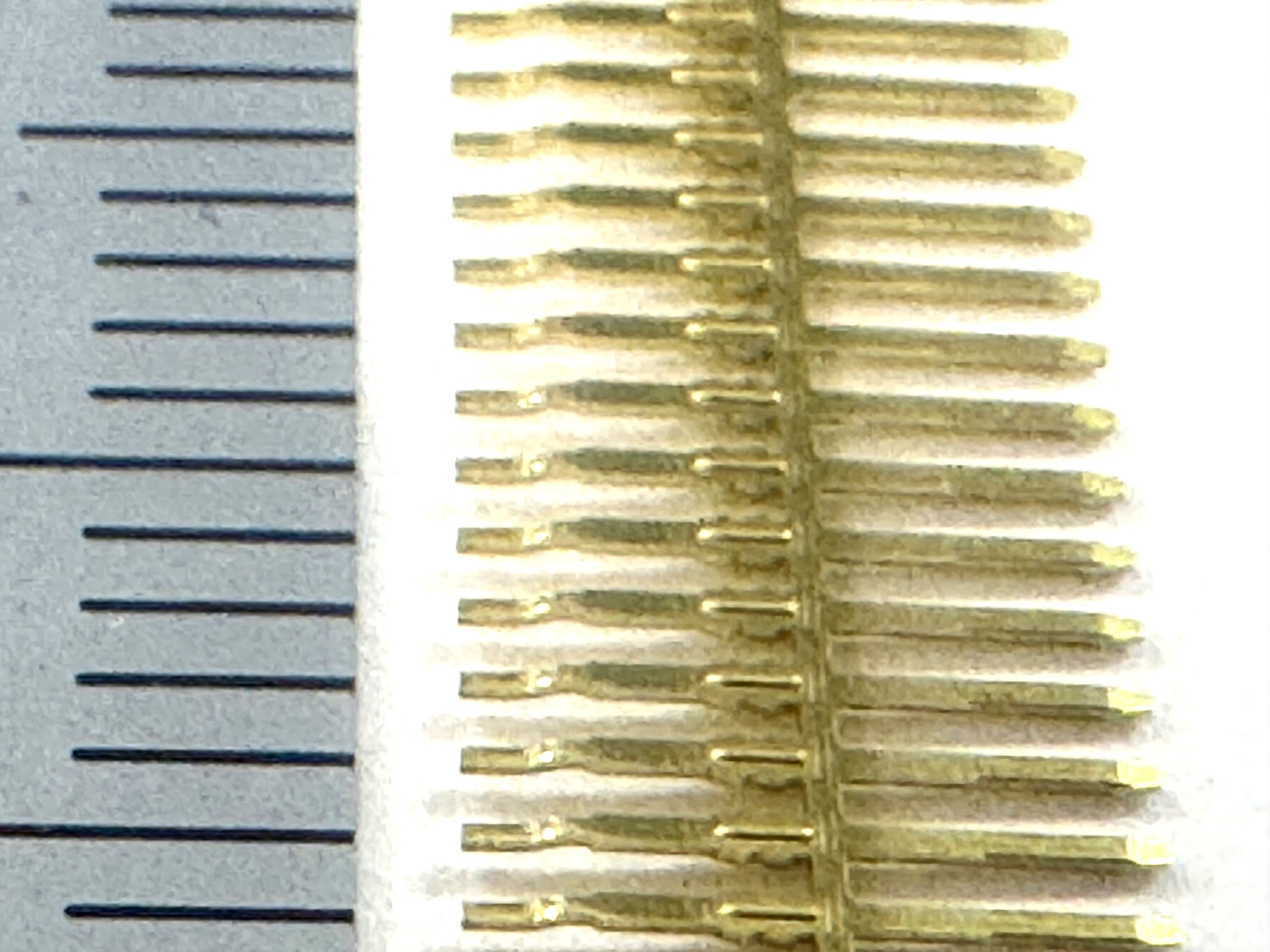

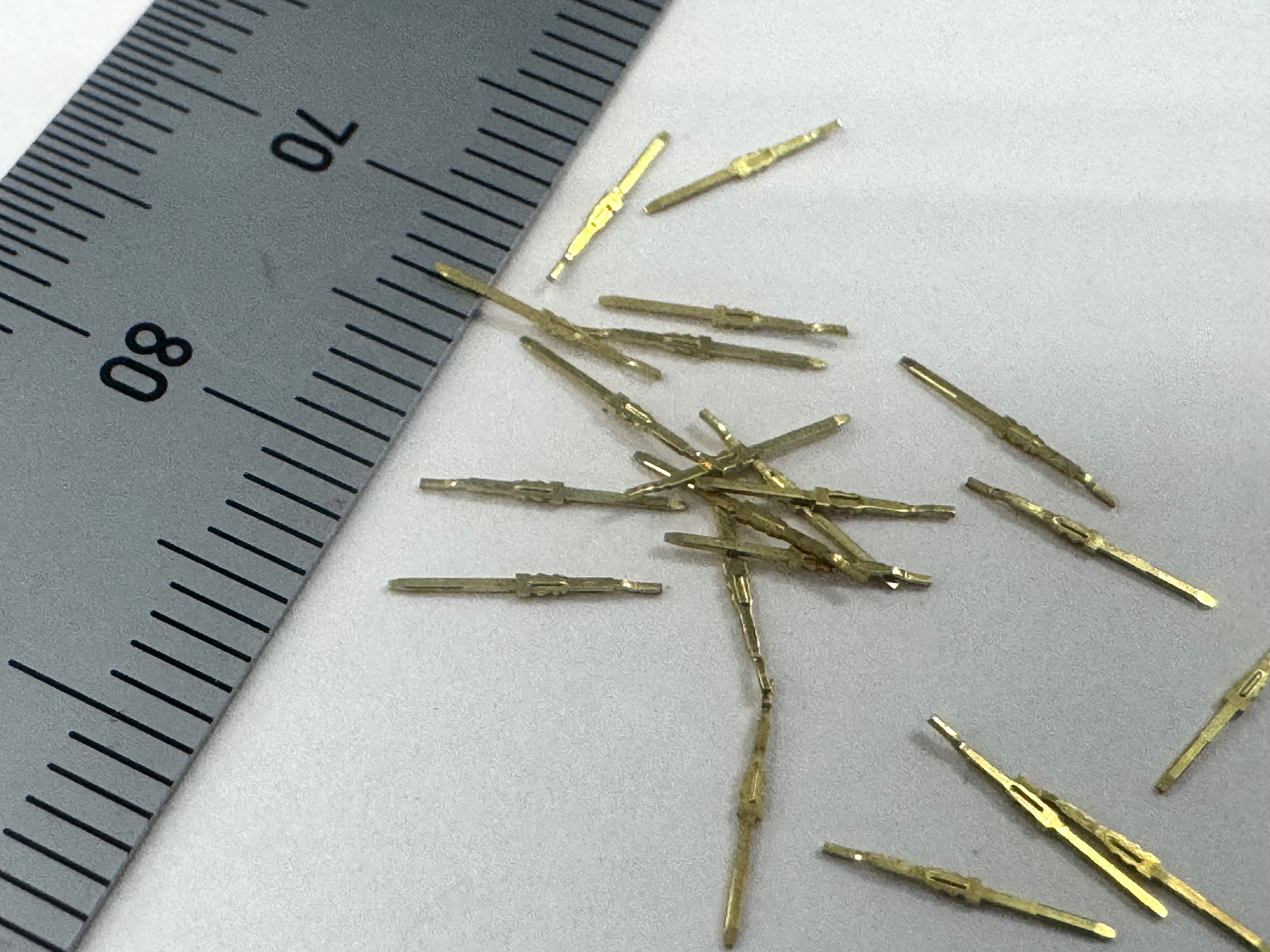

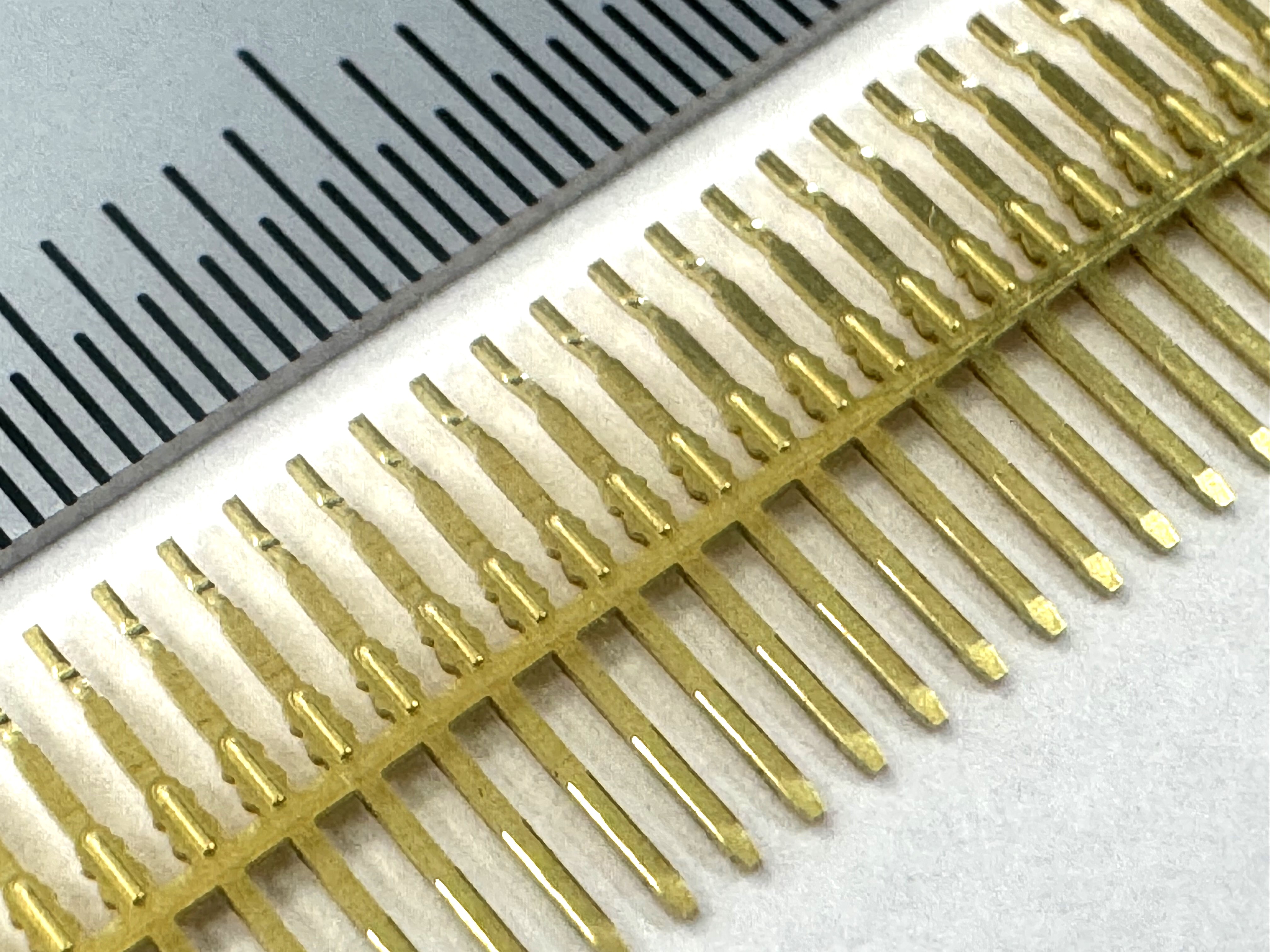

こちらは、民生用途のC2600R-H製ターミナル試作品です。材質はC2600R-H、板厚は0.25mmでピッチは1mm、試作順送プレス金型にて製造いたしました。

本ターミナルは、圧入部の形状が異なる2種類の製品に対応できるよう、金型部品を切り替えることで一つの順送金型内で製作可能なCHG（チェンジ）対応型として起工しました。特に、抜き幅±0.01mm、そして端子間ピッチ公差が±0.015mmと非常に高い精度が求められ、端子をいかに真っすぐに打ち抜くかが重要なポイントとなりました。当社では、これらの厳しい公差要求に対し、最適な金型設計と加工技術を組み合わせることで、高精度なターミナルの製造を実現しております。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」で終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。

高精度が求められるターミナルや多機種対応型金型での順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
