C5210R-H製シールドケース

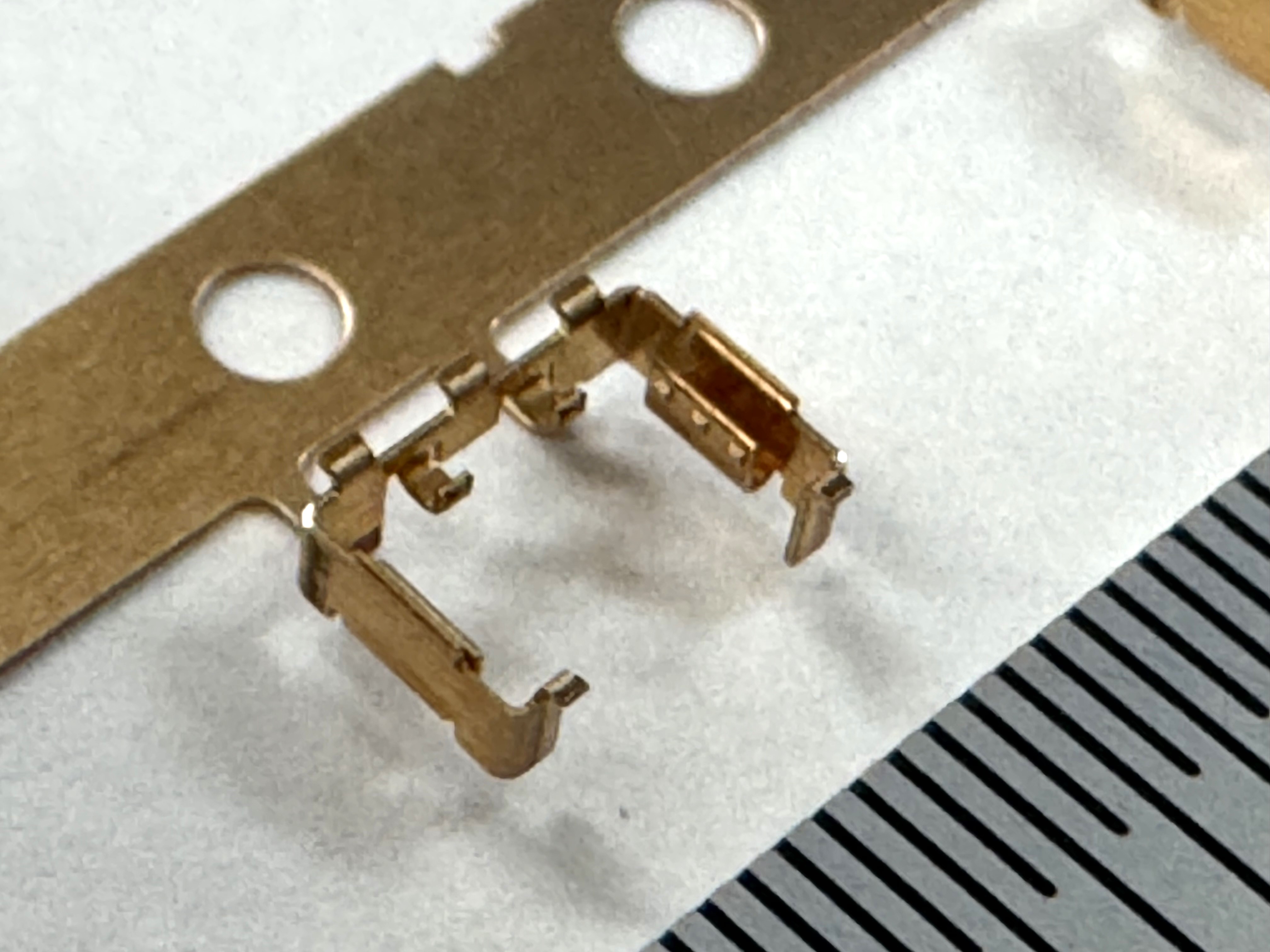

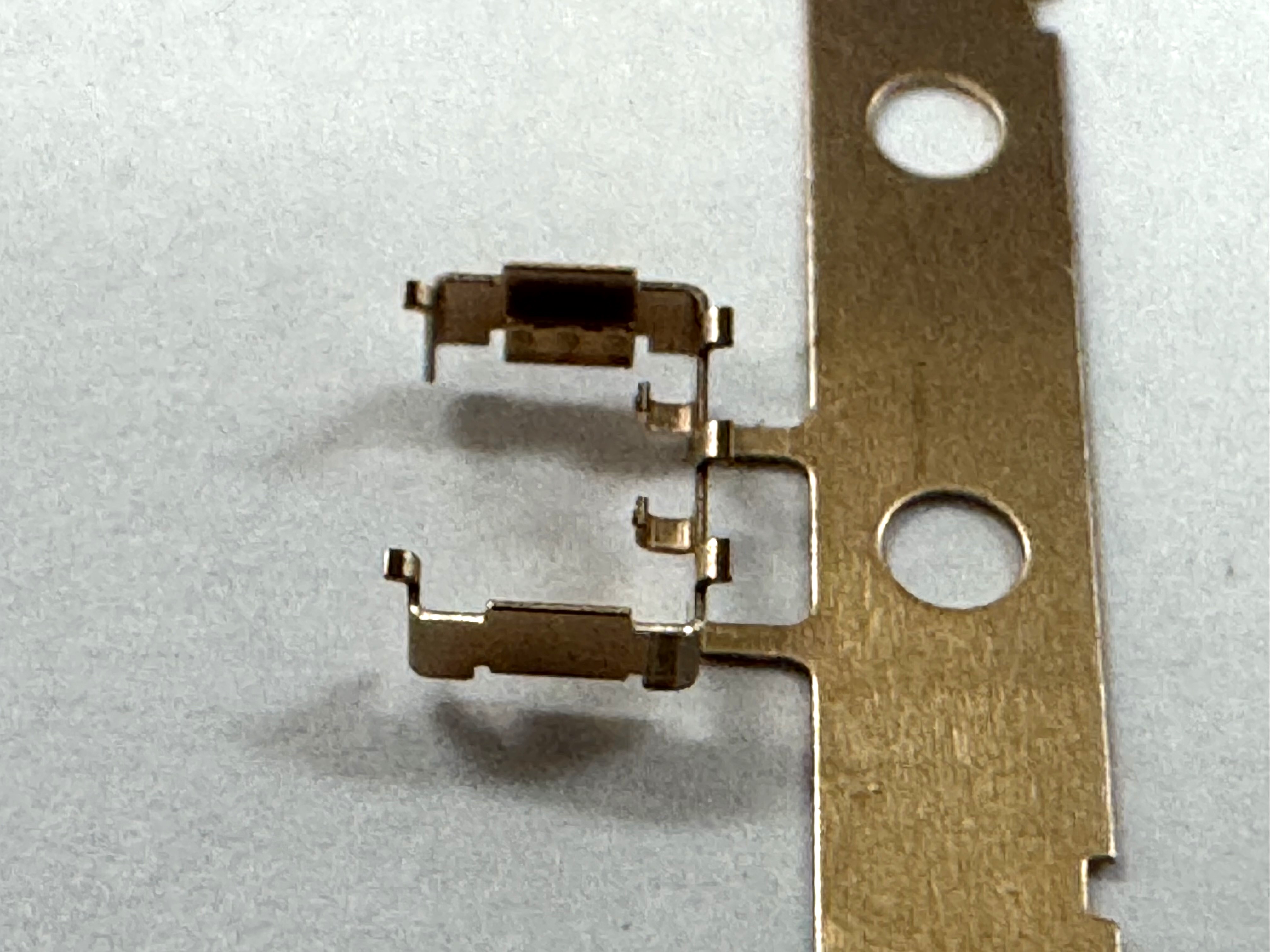

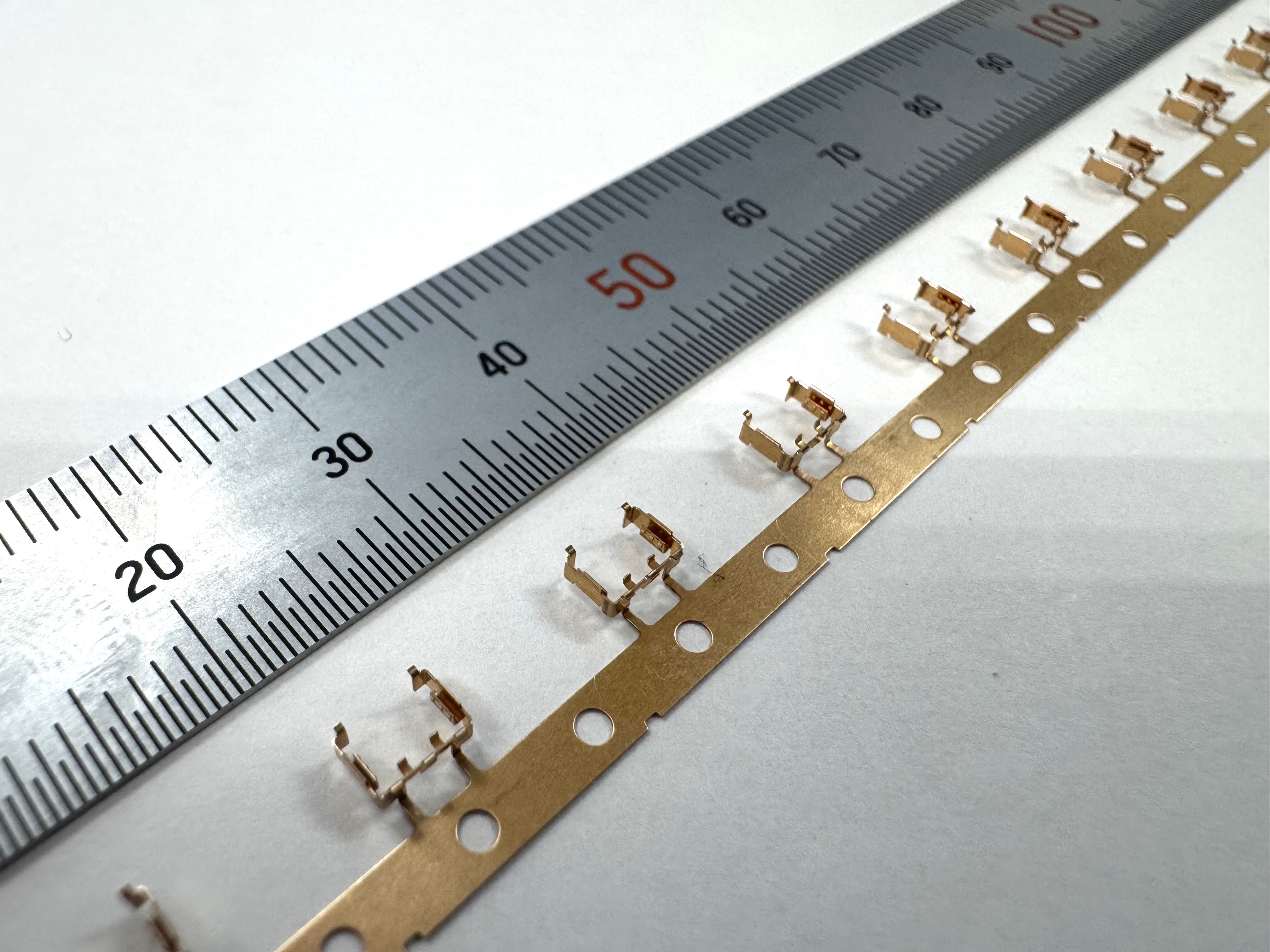

こちらは、C5210R-H製シールドケースです。板厚0.12mm、ピッチ12mmで、量産順送プレス金型にて製造しております。

本製品は、特殊な形状のダボ加工が含まれており、かつその形状公差が非常に厳格であったため、金型製作において度重なるトライ＆エラーを必要としました。また、複雑に組み合わさった曲げ形状の寸法公差が±0.02mmという厳しい制約の中にあり、量産時においていかに寸法を安定させるかが大きな技術的課題となりました。これらの特殊形状と複合的な曲げ加工が重なることで、最終的な最小公差±0.01mmの達成を非常に困難なものにしていました。

当社では、長年培ってきた精密金型設計のノウハウを活かし、この難題を克服いたしました。特殊なダボ形状に対しては、緻密な金型調整と検証を繰り返すことで、厳しい形状公差を完全にクリアする加工条件を確立しました。また、複合曲げについても、材料の特性を考慮した金型構造の最適化を図ることで、量産における高い寸法安定性を実現いたしました。これにより、高精度なシールドケースの安定した量産を可能にしました。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」で終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。 特殊なダボ加工や複合曲げが必要な高精度シールドケースの順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
