C2680R-H製ポスト試作

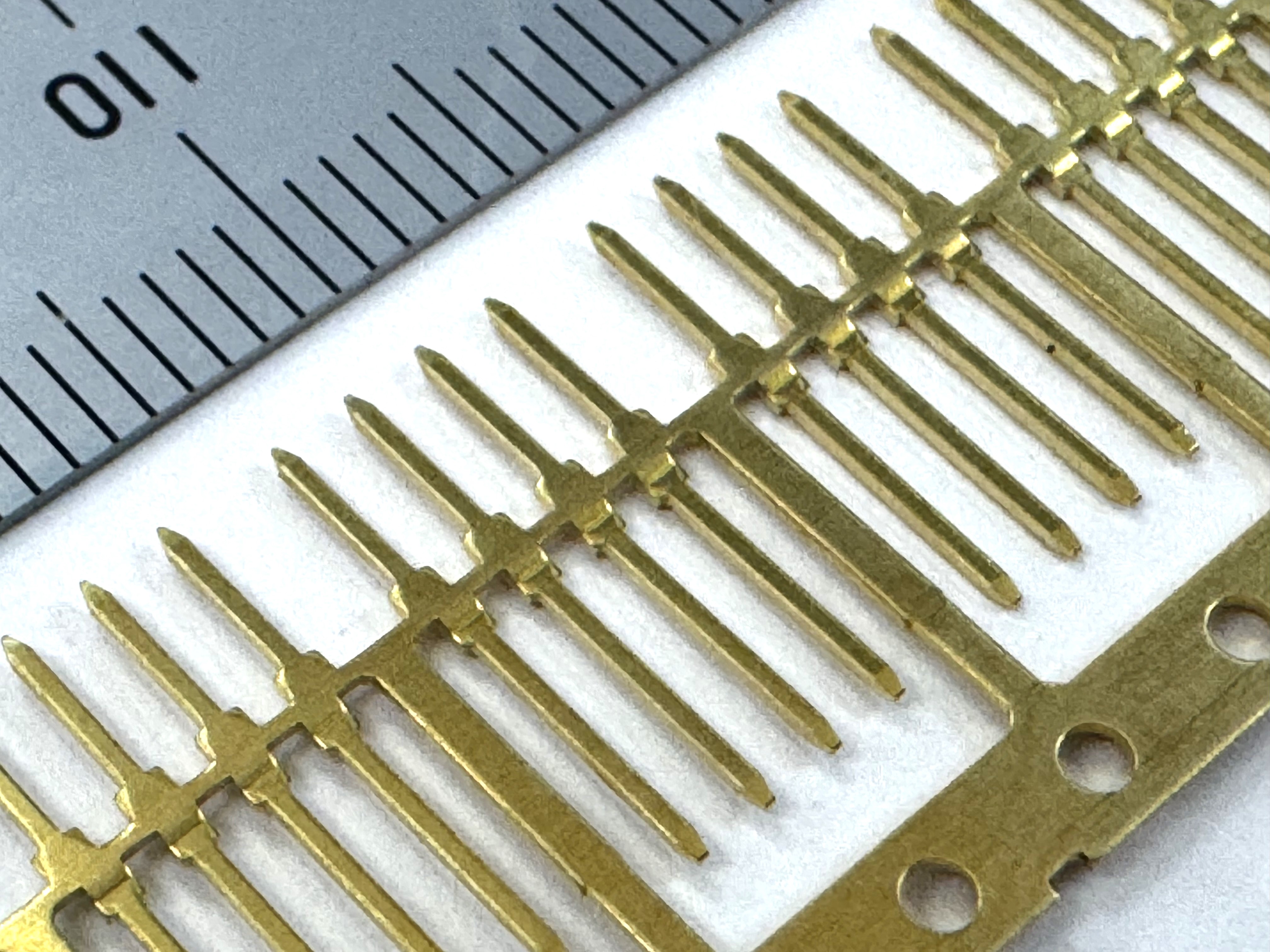

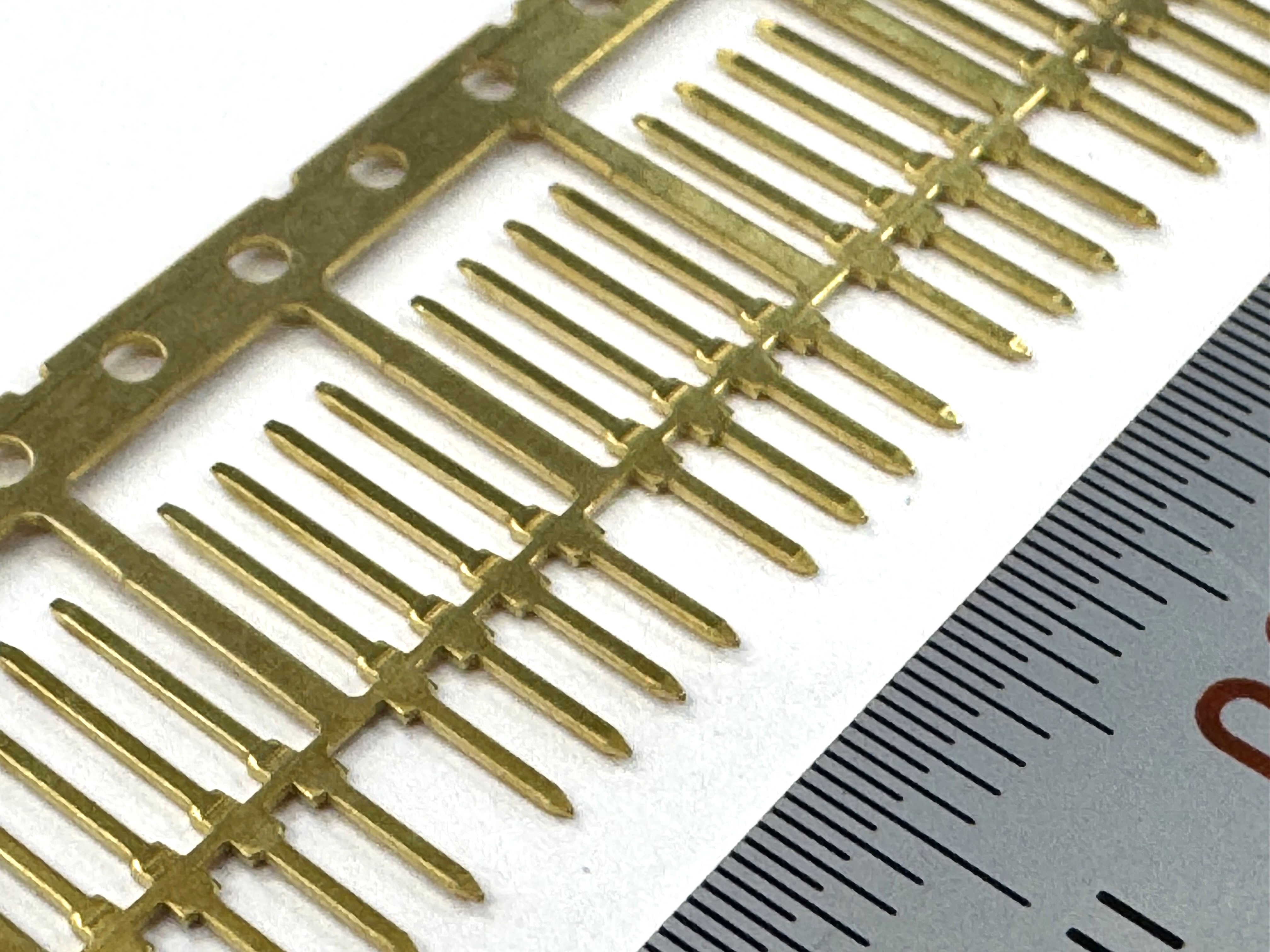

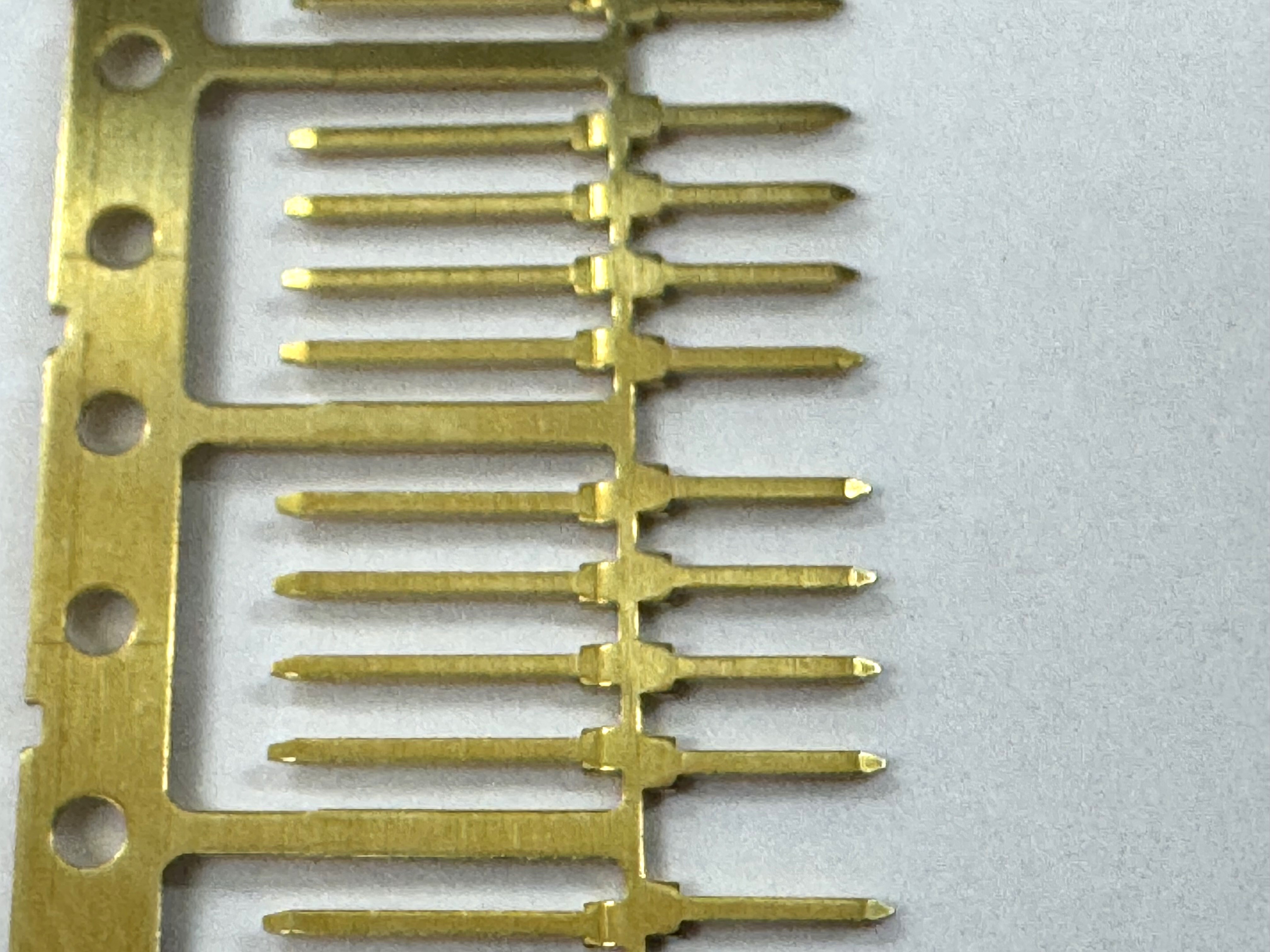

こちらは、C2680R-H製ポストの試作品です。板厚0.4mm、ピッチ9mmという仕様で、試作順送プレス金型にて製造いたしました。

本製品は、Z曲げの高さが0.1mmという極めて低い形状でありながら、±0.02mmという厳しい公差が求められました。また、端子幅が板厚と同じ0.4mmであるため、抜き加工時に製品が「転んだ」り「ねじれたり」しやすく、これらを抑制しながら高精度を維持することが大きな技術的課題となりました。板厚と同幅の細い端子において、その姿勢を制御しつつ微細な段差加工を施すことは、非常に難易度が高い加工です。

当社では、長年培ってきた精密金型設計のノウハウを活かし、この難題を克服いたしました。抜き加工時の製品の転びを物理的に抑制する金型構造を採用し、材料の挙動を安定させることで、ねじれのない正確な端子形状を確保いたしました。また、0.1mmという微細なZ曲げに対しても、金型部品の精密な調整と成形条件の最適化を図ることで、狙い通りの寸法精度を達成し、高品質な試作を可能にいたしました。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」で終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。

微細なZ曲げや、板厚同幅の狭ピッチ端子の順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
