C1220R-1/4H製 ターミナル

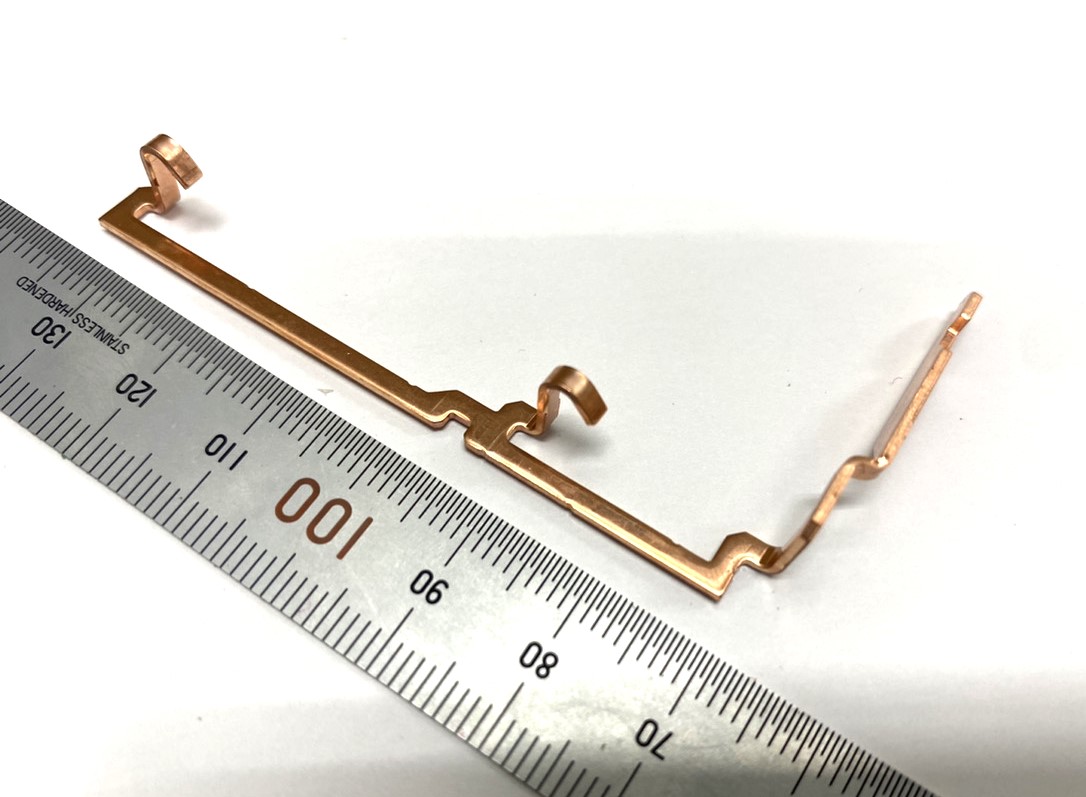

こちらは車載向けで使用されるC1220R-1/4H製のターミナルです。板厚は0.98㎜、ピッチは12㎜で、量産順送金型にて製造いたしました。

こちらのターミナル部品は写真の状態が完成形ではなく、後工程で曲げの工程があり、その工程での寸法精度を要求された製品になります。そのため、後工程での影響が大きくなるため、曲げ形状の微調整ができる設計にしたことが、今回の金型設計のポイントとなります。

アンバランスな製品形状でもあるため、曲げ工程の後で製品排出時にも工夫が必要な製品でもあります。

当社では薄板プレス加工だけでなく、後工程の曲げ加工についても対応可能です。材質や精度など様々な角度から検討し、技術提案をいたします。

試作順送プレス加工のことなら、薄板プレス加工センターまでおお問い合わせください。
