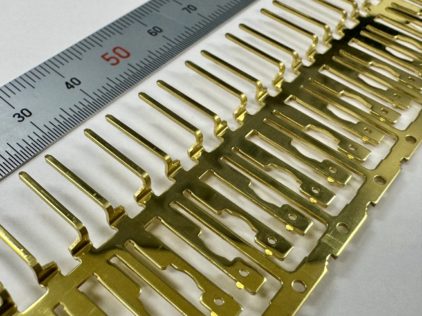

車載センサ用 C2600R-1/2H製センター端子

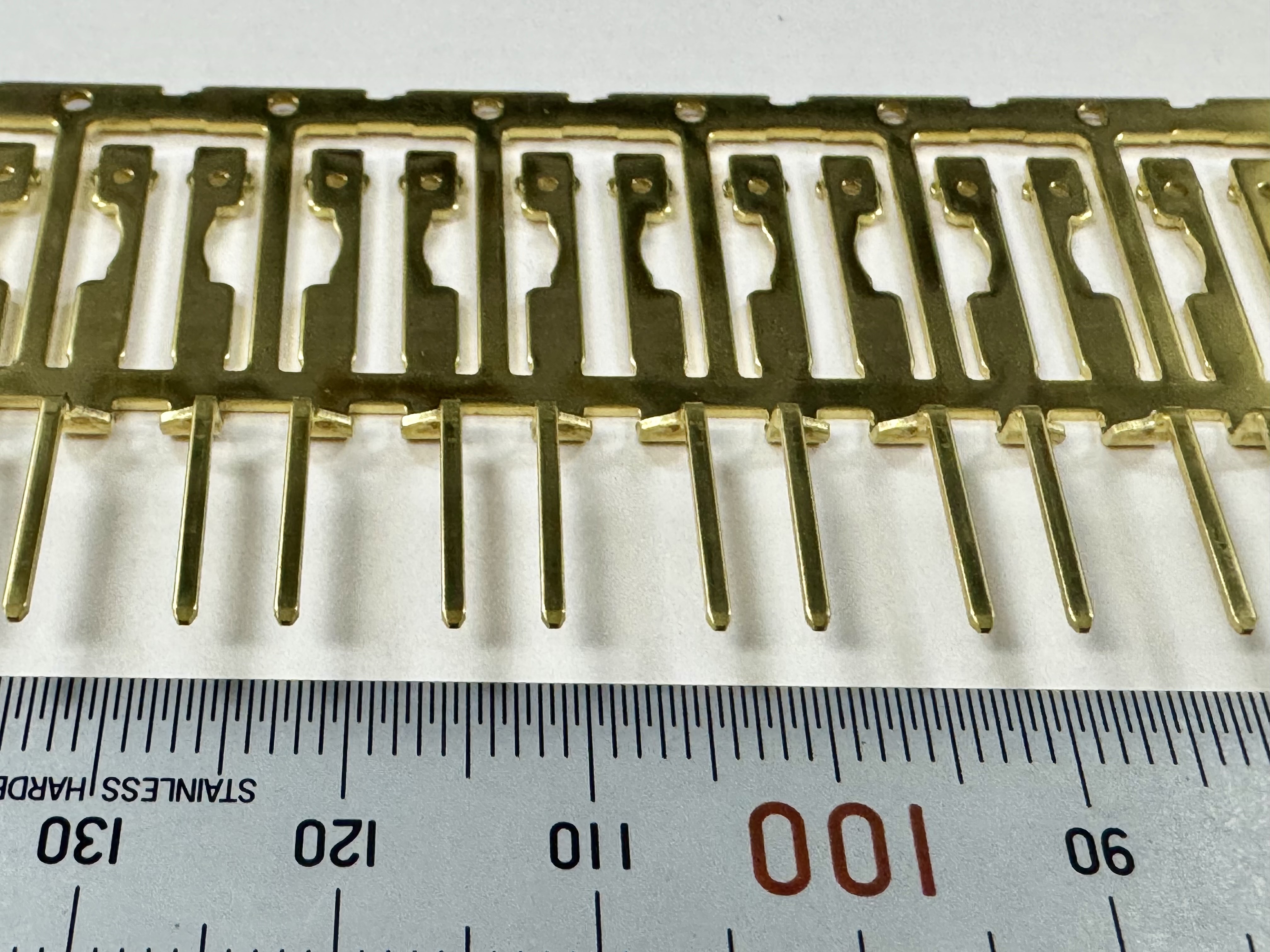

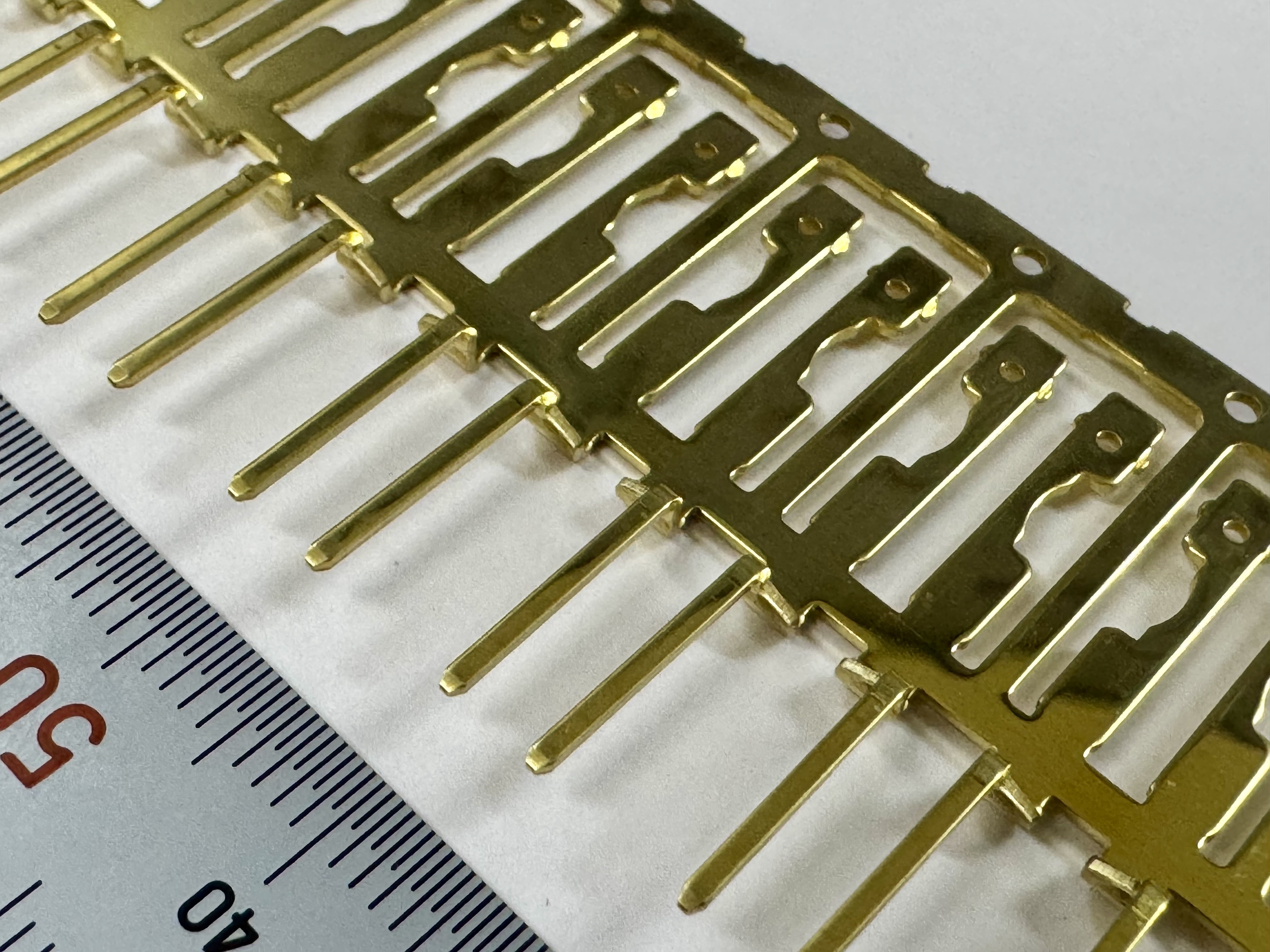

こちらは、車載センサ用のC2600R-1/2H製センター端子です。板厚0.64mm、ピッチ11mmで、車載用途向けに量産順送プレス金型にて製造しております。

本センター端子は、後工程で溶接される部位があるため、加工時に微細な傷も許されないという非常に厳しい品質要求がありました。また、板厚の半分以上を半抜き加工する部分があり、材料が千切れないようにする高度な工程設計が求められました。さらに、曲げ付近のブランク形状のバランスが悪く、本来であれば曲げ加工が非常に難しい形状でしたが、最小公差±0.015mmという高精度を満たす必要がありました。

当社では、長年培ってきた金型設計のノウハウと精密加工技術を駆使し、これらの難題を克服しました。溶接部に傷がつかないよう、金型と加工条件を徹底的に最適化。また、板厚の半分以上を半抜きする部分については、材料の特性と加工条件を見極め、千切れを防ぐ独自の工程を確立しました。さらに、ブランク形状の課題に対しては、綿密な調整を繰り返し、難易度の高い曲げ加工で公差を確実に満たす製造を実現し、高品質なセンター端子の量産を可能にしました。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」で終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。
高精度かつ高難度な車載用センター端子の順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
