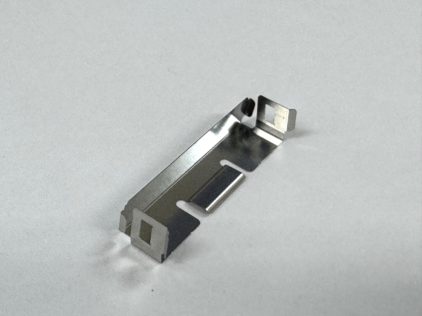

SUS304-CSP-H製シェル

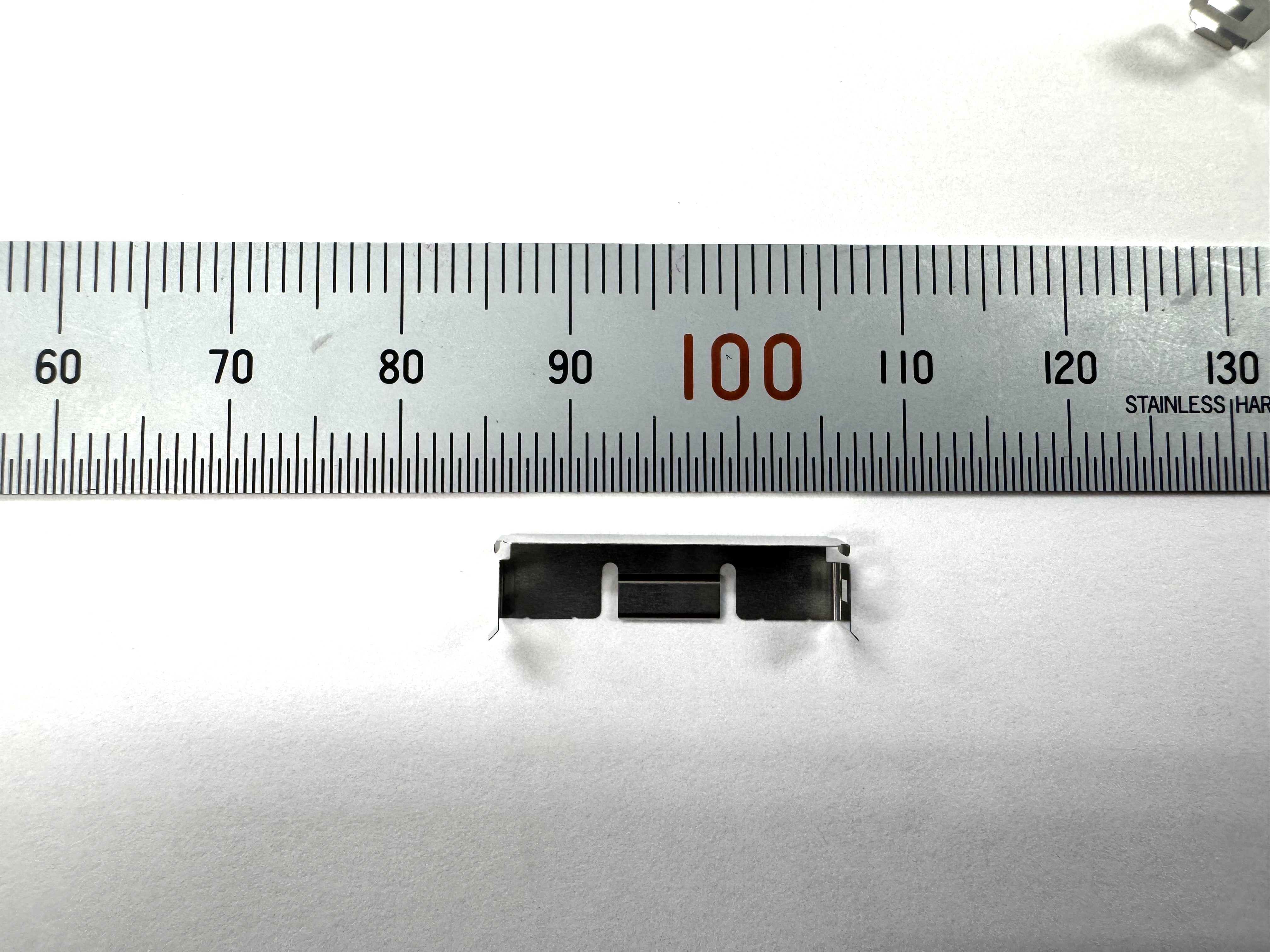

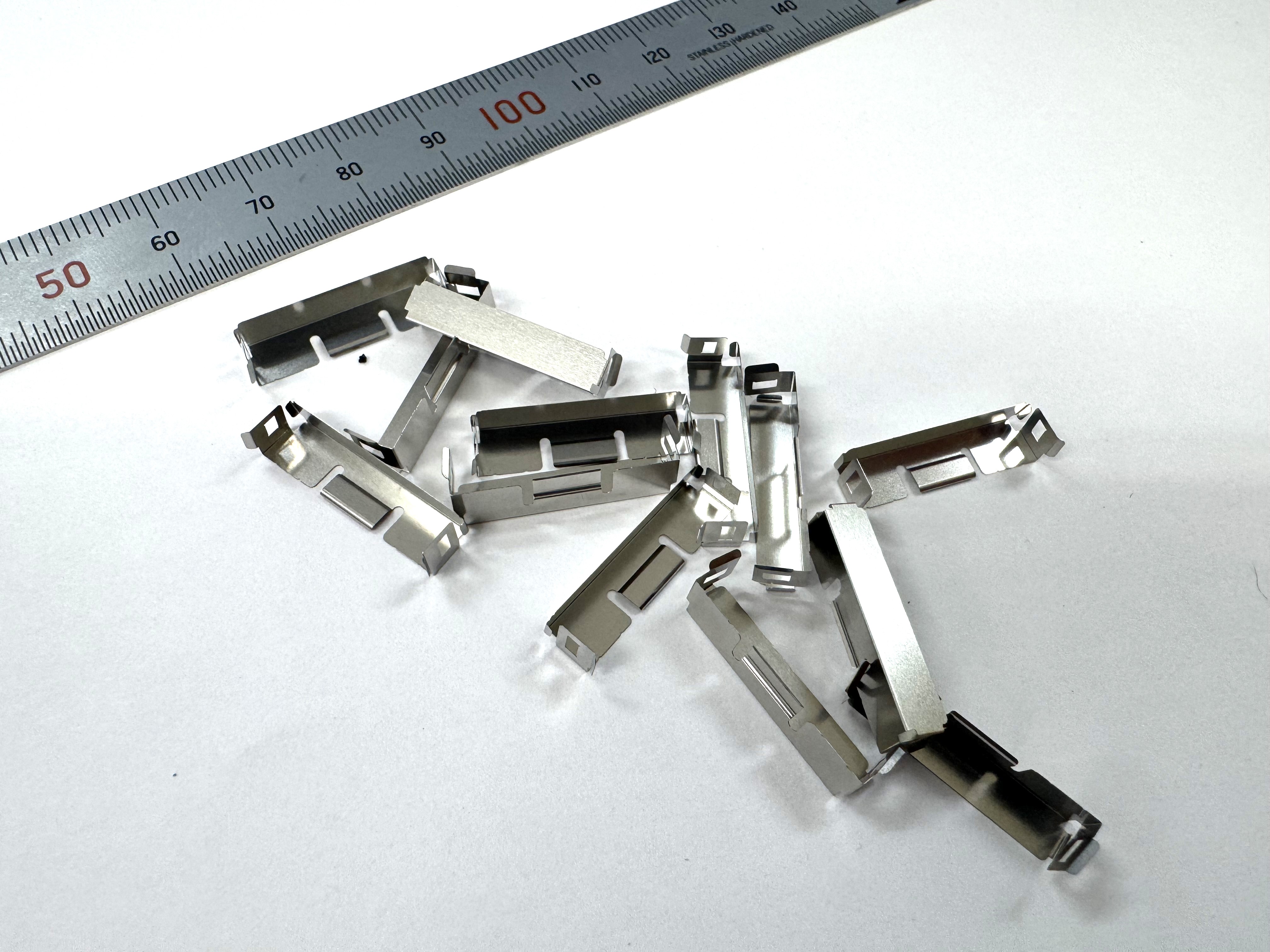

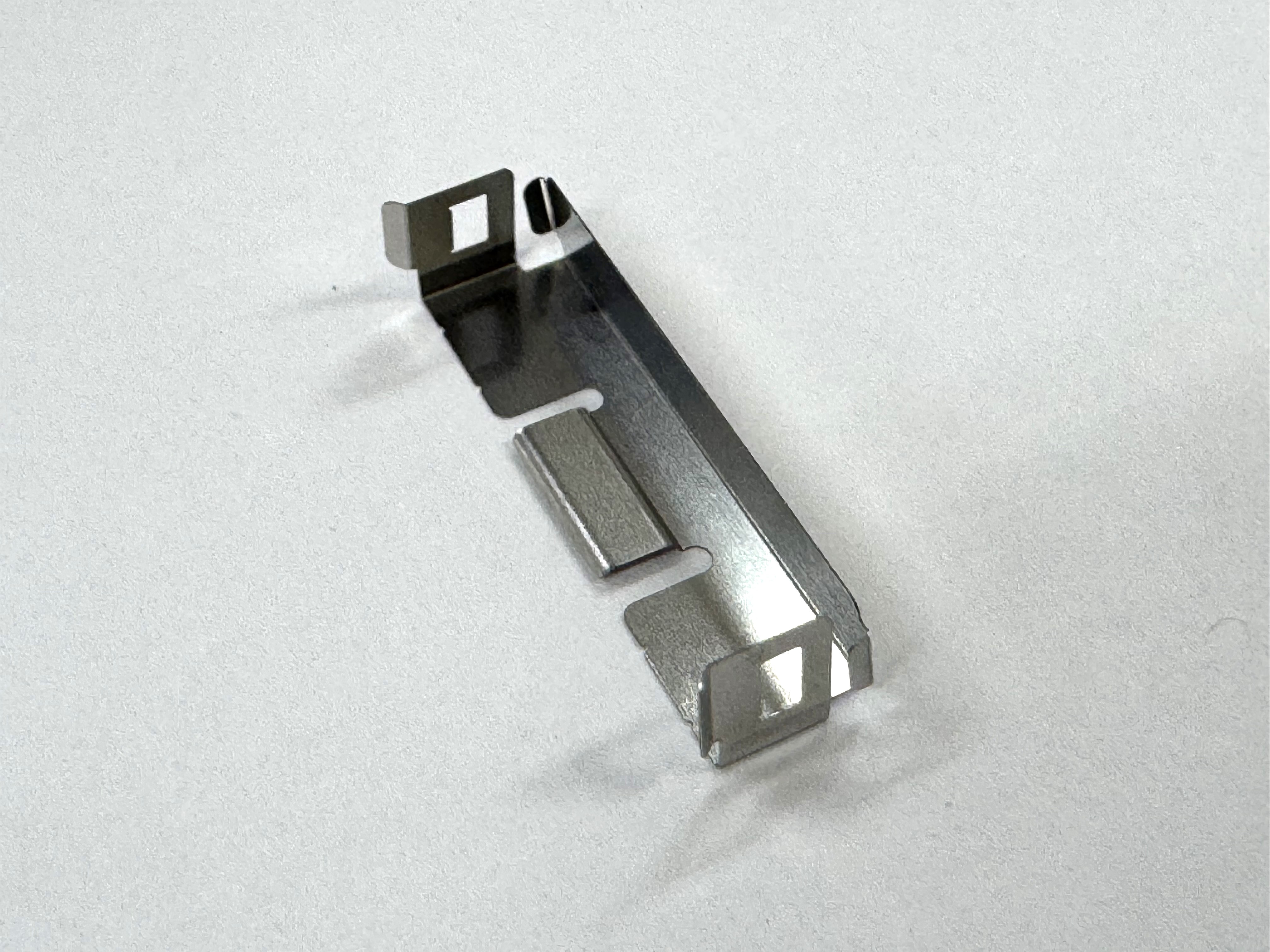

こちらは、民生（ノズルカバー）用途のSUS304-CSP-H製シェルです。板厚0.07mm、ピッチ32mmで、量産順送プレス金型にて製造しております。

本製品は、板厚0.07mmという非常に薄い材料でありながら、製品ピッチが32mmと大きいため、順送り加工中にミスフィードが発生しやすいという大きな課題を抱えていました。また、中央部の曲げR（半径）が板厚の約6倍という比較的大きなものであったため、曲げの見込み（予測や補正）が難しく、さらに材料特性からスプリングバックも大きく発生するという複合的な問題がありました。このような制約の中で、最終的な最小公差±0.05mmを達成するのは非常に困難でした。

当社では、長年培ってきた薄板精密プレス加工のノウハウを活かし、これらの難題を克服しました。特に、薄く長い材料を安定して送るための高精度な金型設計と送り機構を確立することで、ミスフィードのリスクを徹底的に排除いたしました。また、見込みが難しいR曲げと大きなスプリングバックに対しては、精密な金型調整技術と材料特性を考慮した最適な加工条件を見出すことで、狙い通りの寸法精度を実現し、高品質なシェルの量産を可能にしました。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」で終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。
薄板かつ長尺のシェルを含む高精度な順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
