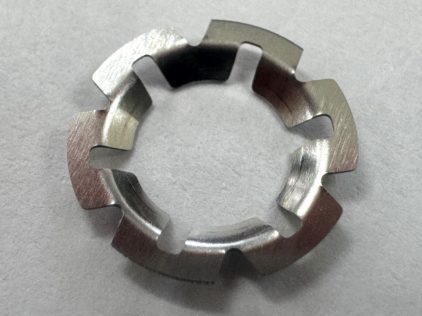

SUS304-H製ロックリング試作品

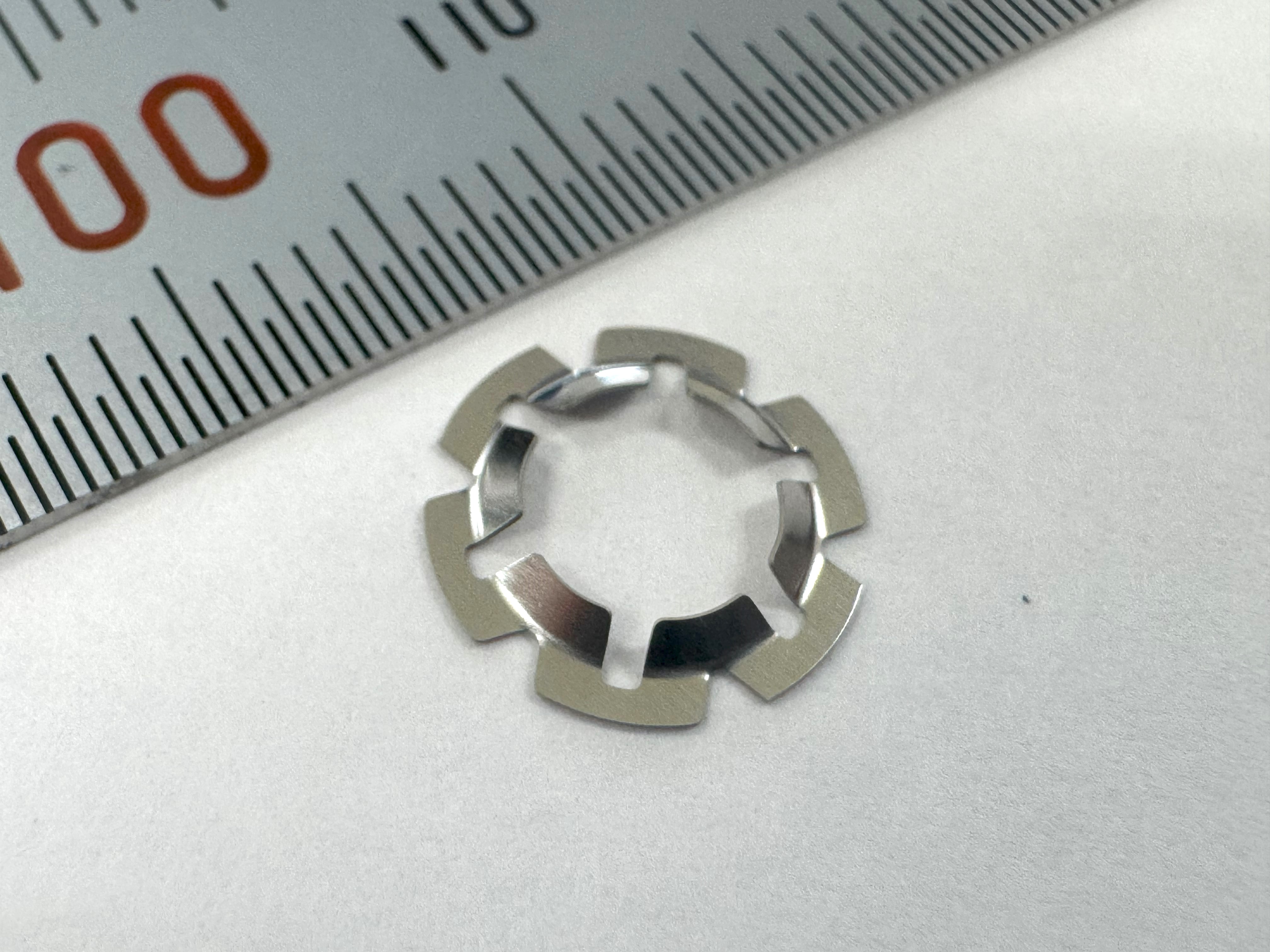

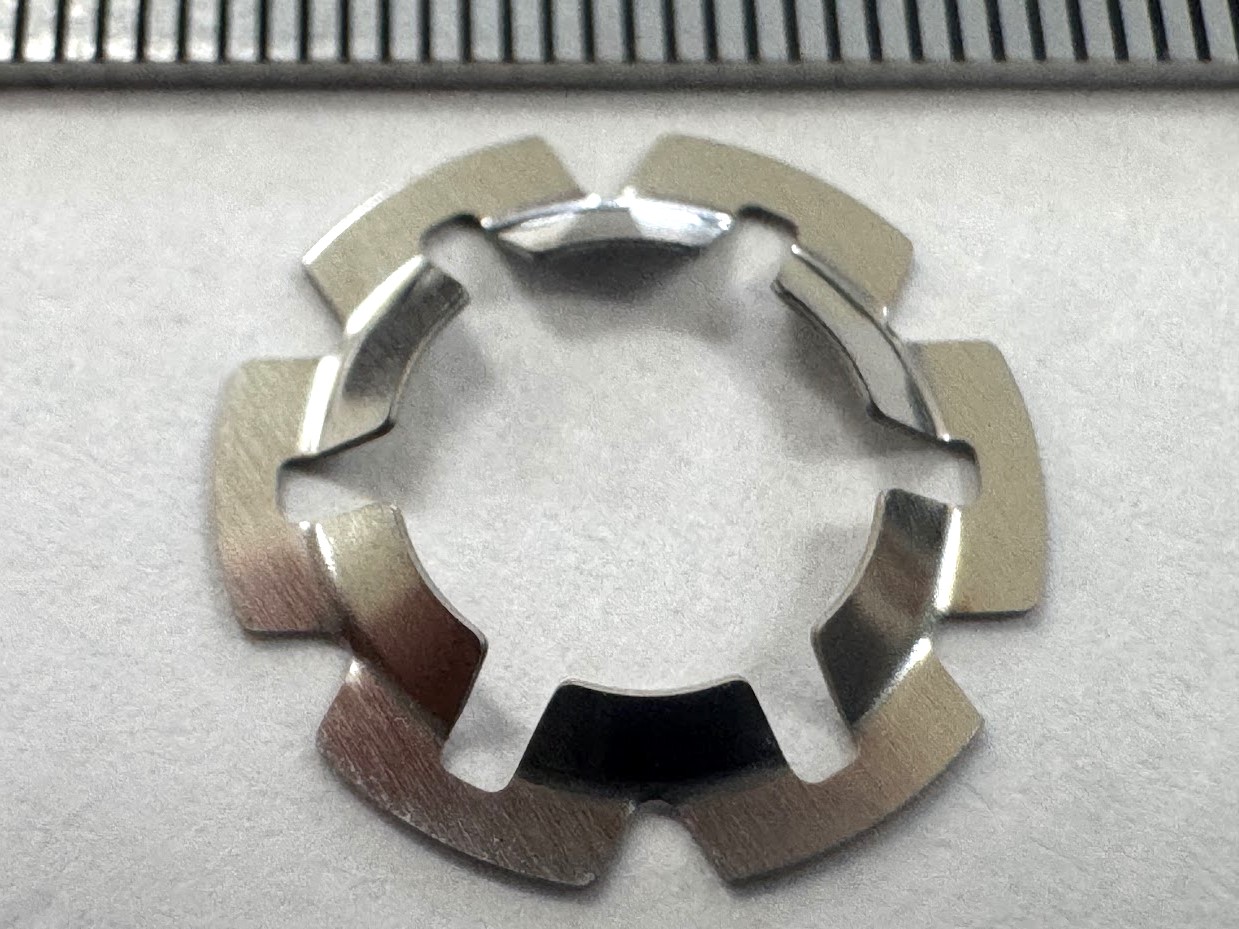

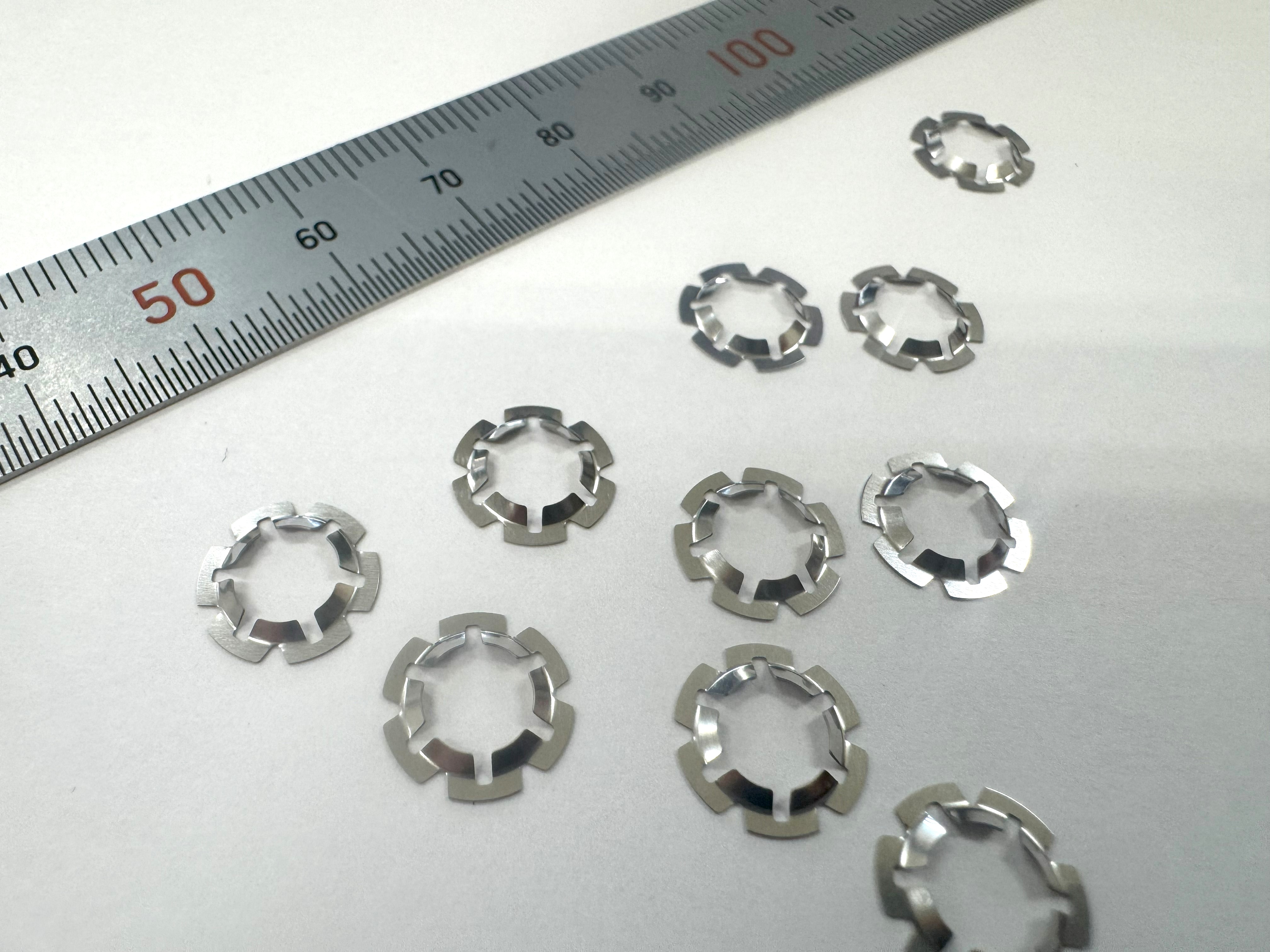

こちらは、民生用途のSUS304-H製ロックリング試作品です。板厚0.15mm、単発金型による打ち抜き仕様で、試作ロット数100個向けに製造いたしました。

本ロックリングの製造では、まずブランク（素材）をエッチング加工で製作し、その後、曲げ加工を単発型にて行うという特徴的な工程を採用しました。特に、±0.02mmという最小公差が求められる中で、曲げ部分が完全な円筒形状であるため、高精度な真円度を保ち、材料特性（SUS304-H）によるスプリングバックを正確に見込んでコントロールすることが重要な課題でした。またエッチング加工されたブランクの特性を考慮しつつ、単発型で安定した円筒曲げを実現するには、高度な金型設計と調整技術が不可欠となります。

当社では、長年培ってきた精密プレス加工のノウハウを活かし、これらの難題を克服いたしました。エッチングブランクの特性を熟知した上で、高精度な円筒曲げを実現する単発型金型を設計いたしました。複雑なスプリングバックを正確に予測し、それを補正する金型形状を追求することで、狙い通りの真円度と寸法精度を達成しました。これにより、少量ロットの試作品においても安定した品質での製造を可能にしました。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」と終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。
エッチング加工を組み合わせた精密なロックリングの単発プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
