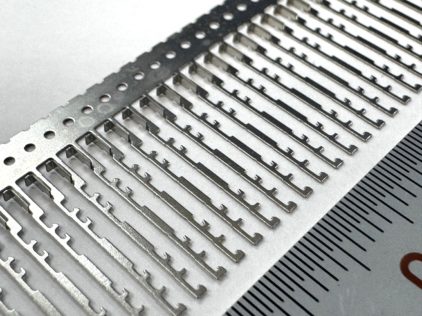

SUS304-CSP-H製 金具

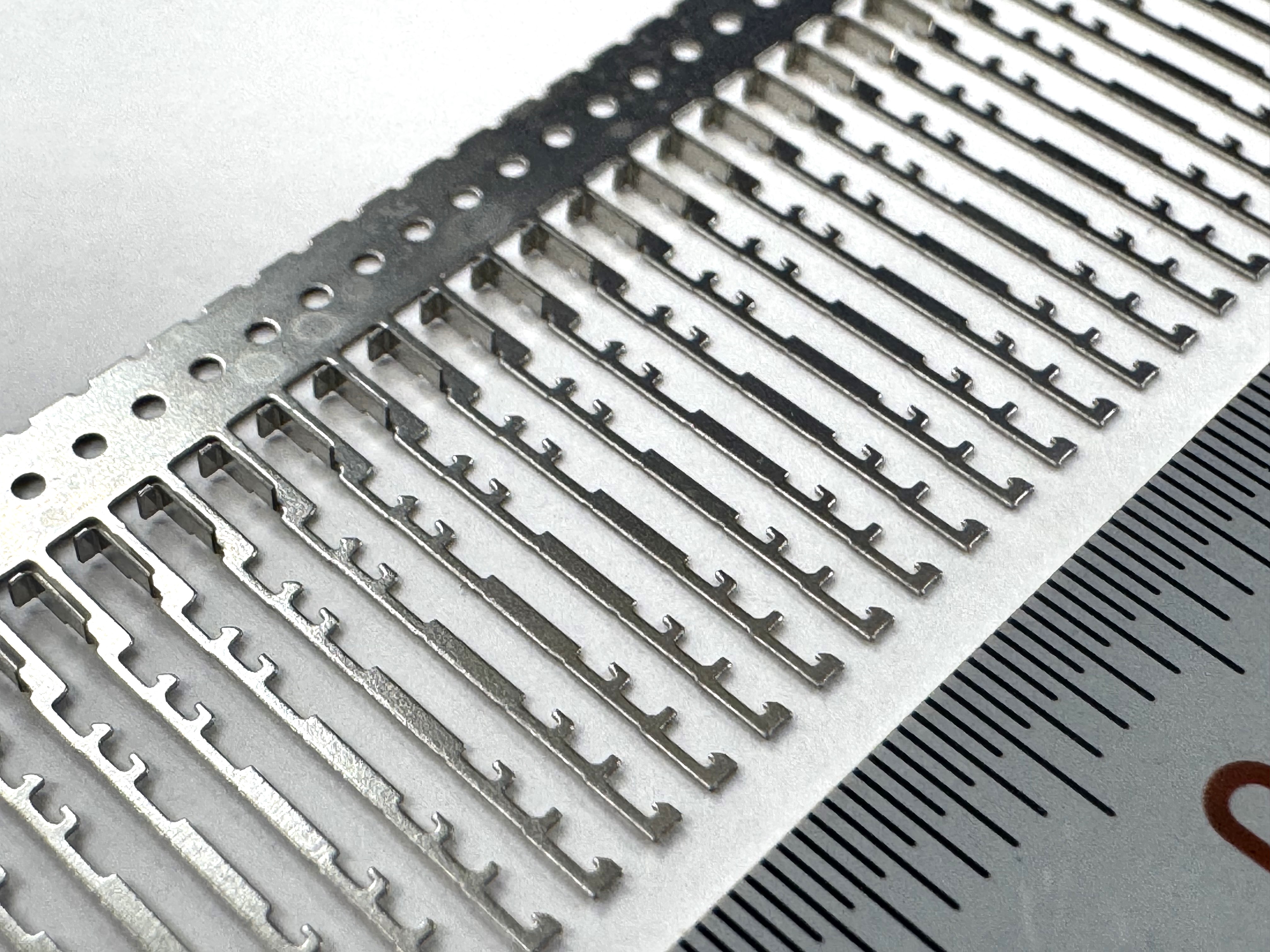

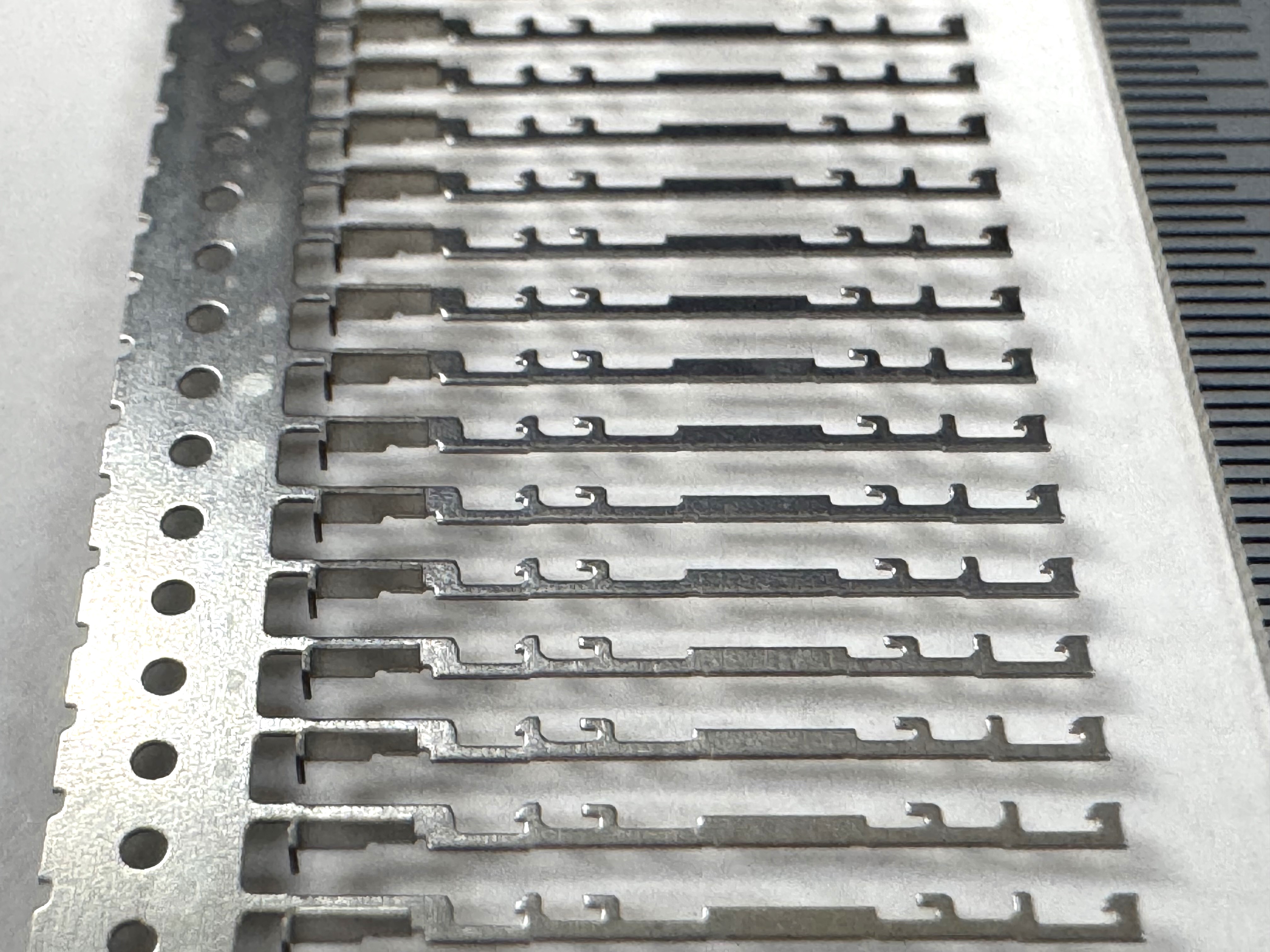

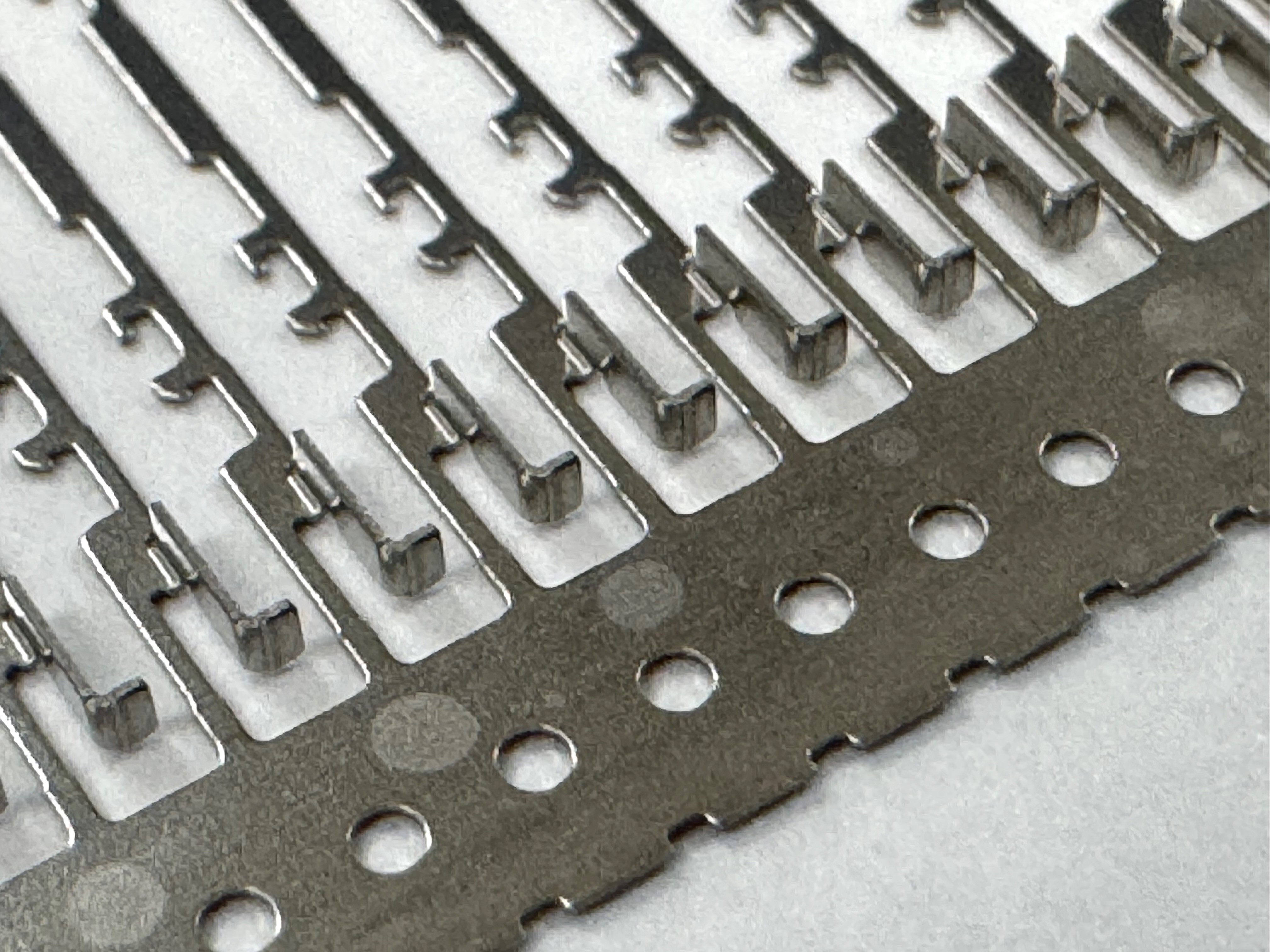

こちらは、民生用途のSUS304-CSP-H製金具です。板厚0.18mm、ピッチ1.2mmで、量産順送プレス金型にて製造しております。

本金具は、製品長さが異なる3種類のバリエーションを、同一の順送金型内で加工できるCHG（チェンジ）構造を採用しました。これは、金型の一部部品を切り替えることで、複数の製品に対応できる高効率な生産体制を構築するためです。しかし、異なる長さの製品を同一金型で高精度に加工するには、切り替え時の安定性確保と、各バリエーションにおいて最小公差±0.01mmという厳しい寸法精度を維持することが非常に困難な課題となります。

当社では、長年培ってきた精密金型設計のノウハウを活かし、この多品種生産対応型金型の難題を克服いたしました。精密なCHG機構を金型に組み込むことで、切り替え作業を容易にしつつ、異なる製品長さにおいても安定して高精度を維持できる設計を実現いたしました。これにより、お客様は一つの金型で複数製品を効率的に量産できるメリットを享受することができました。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」で終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。
多品種対応型のCHG構造金型による高精度な金具の順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
