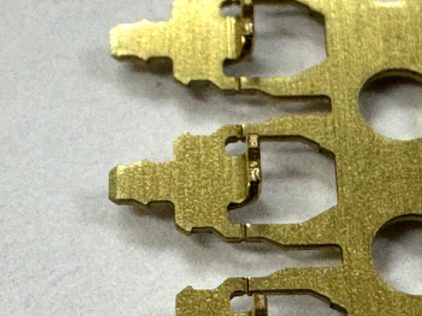

C2680R-H製金具

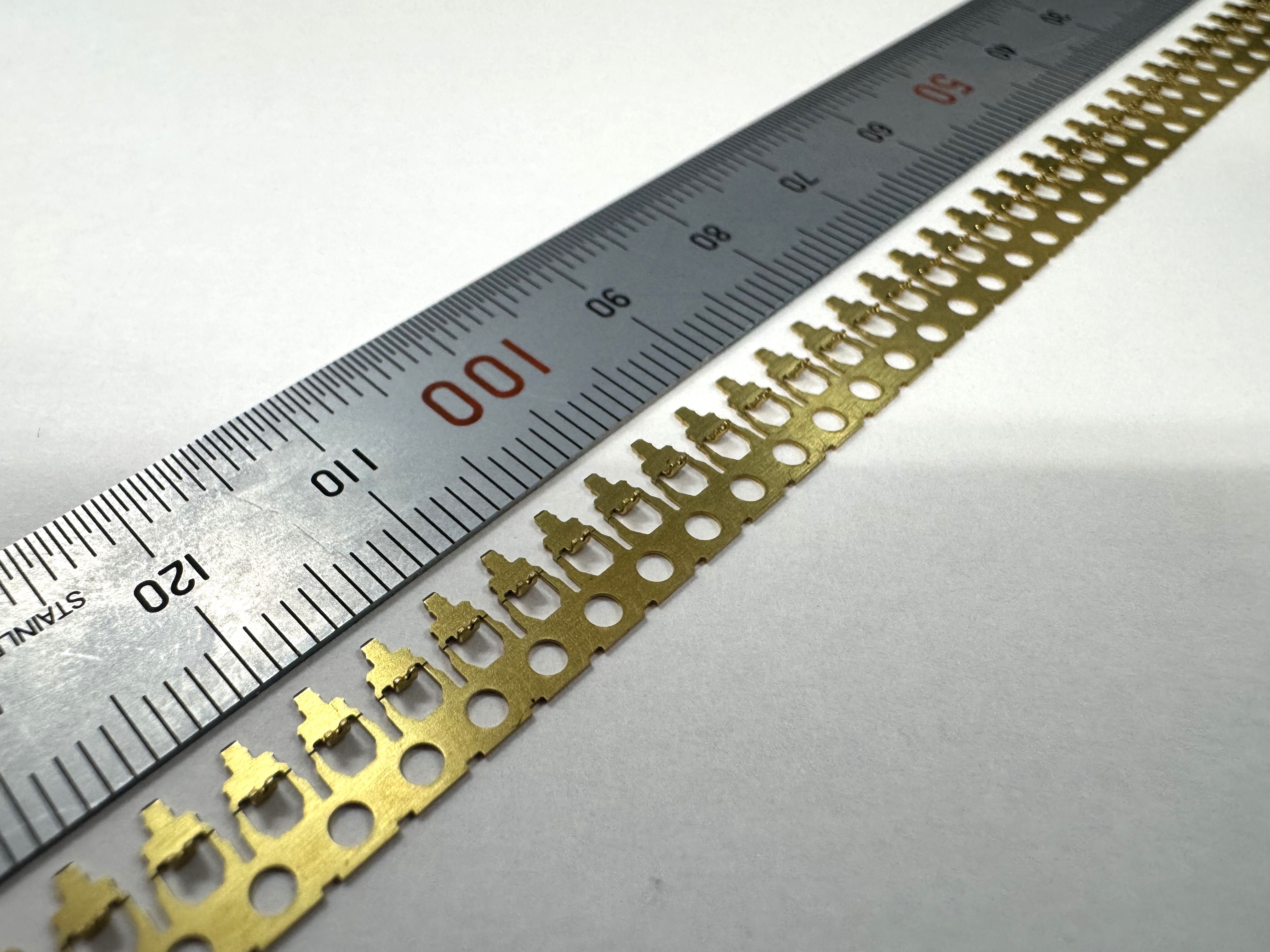

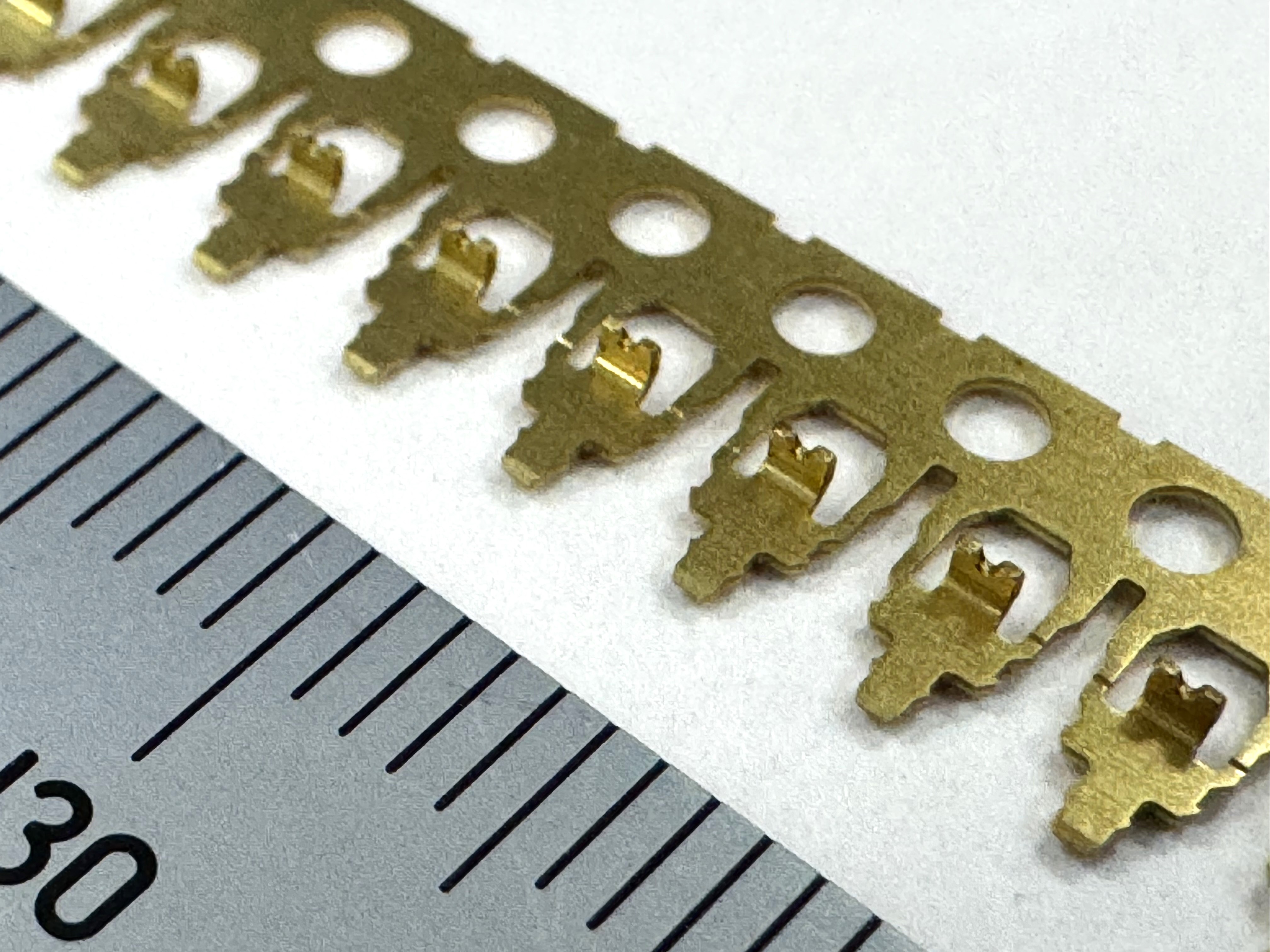

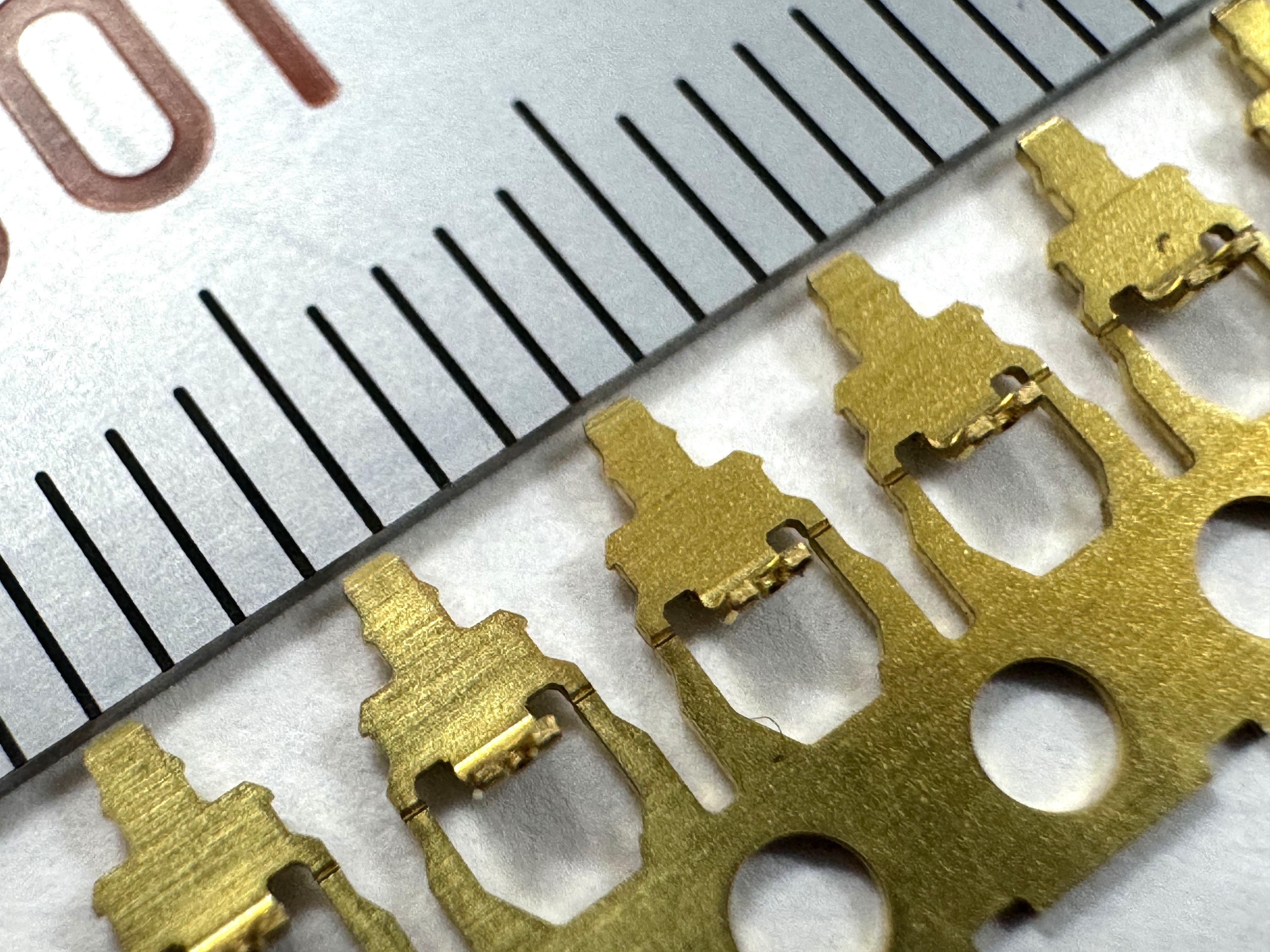

こちらは、C2680R-H製金具です。板厚0.3mm、ピッチ3.6mmで、量産順送プレス金型にて製造しております。

本金具は、1面の金型で2種類の異なる製品を作り分けることができるCHG（チェンジ）構造を採用しております。同一金型内で部品を切り替えて多品種を生産する場合、切り替え後の精度再現性と、各機種において最小公差±0.02mmという厳しい寸法精度をいかに維持し続けるかが大きな課題となります。特に車載や精密機器向けの金具においては、わずかな微調整のズレが品質に直結するため、金型設計には極めて高い信頼性が求められました。

当社では、長年培ってきた精密金型設計のノウハウを活かし、この多品種対応型金型の課題を克服いたしました。高精度なCHG機構を金型に組み込むことで、切り替え作業を容易にしつつ、異なる機種においても安定して高い寸法精度を維持できる設計を実現いたしました。これにより、お客様は設備投資を抑えつつ、複数の製品を効率的に量産できるメリットを享受することができました。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」で終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。 多品種対応型のCHG構造金型による高精度な金具の順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
