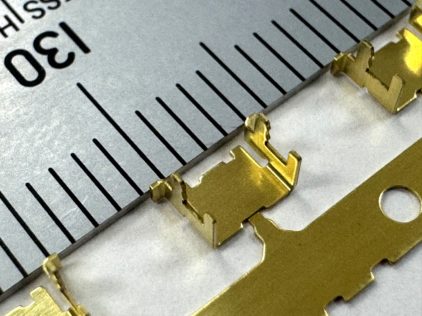

C2680R-H製 補強金具 試作品

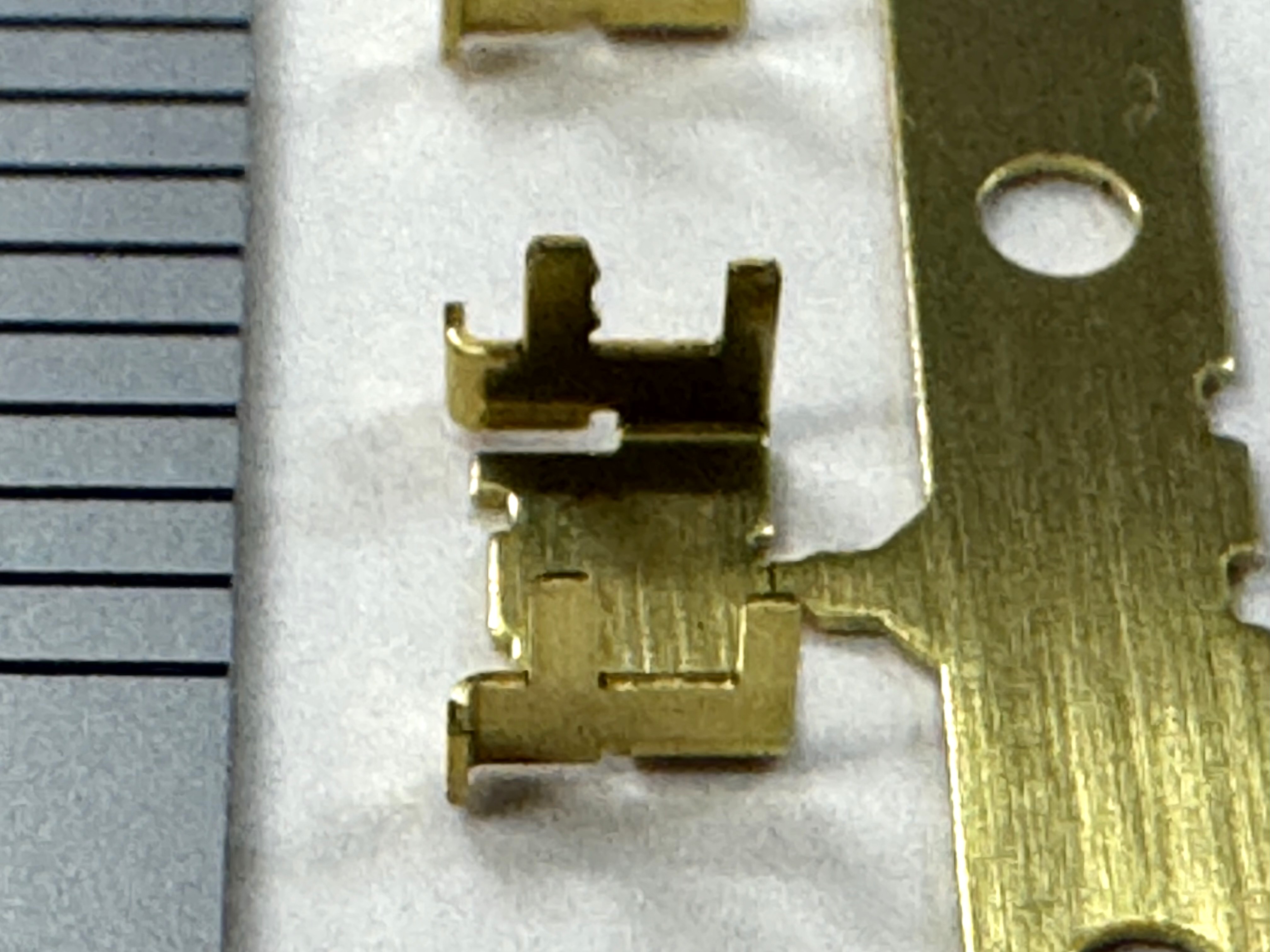

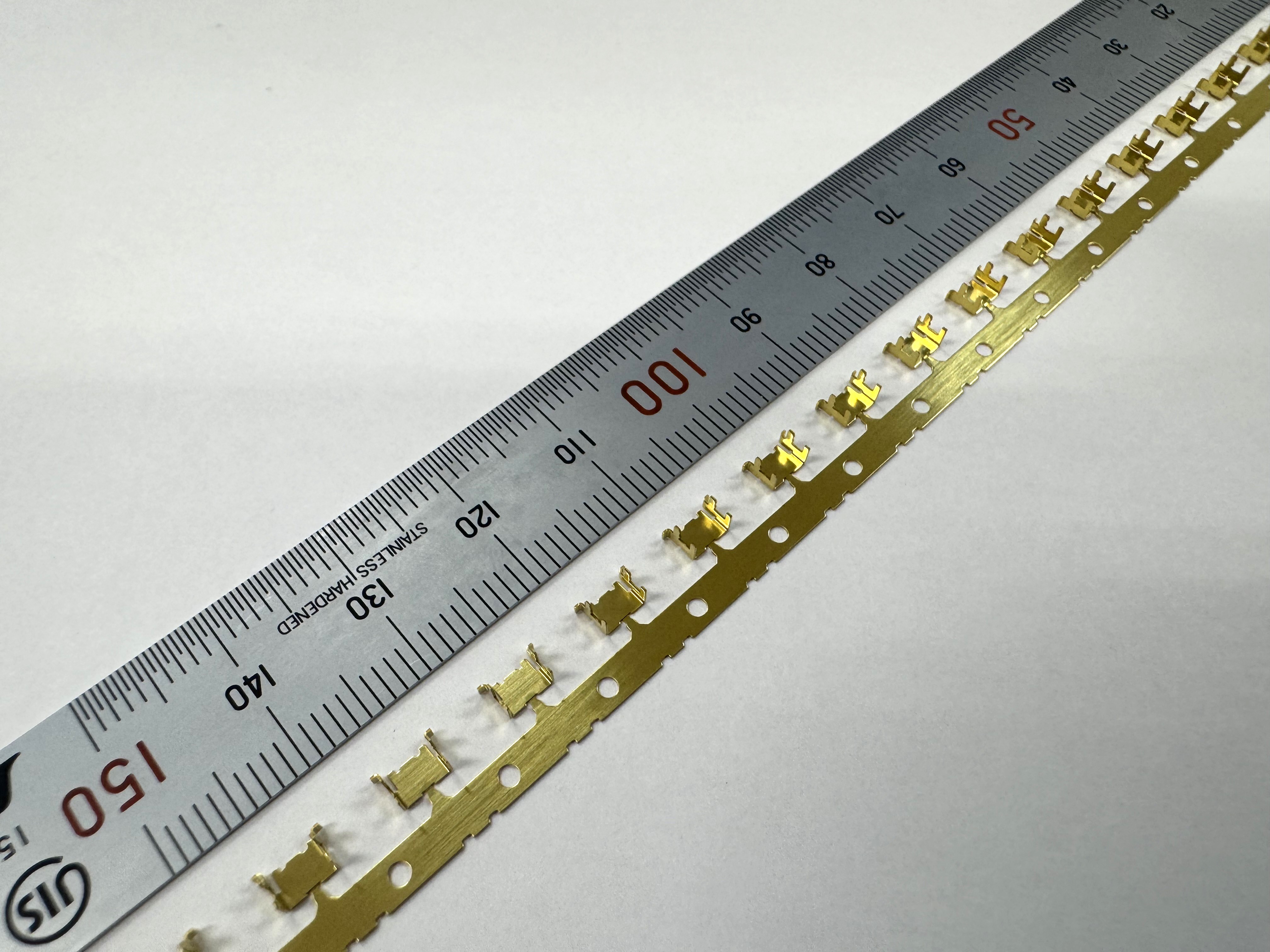

こちらは、C2680R-H製の補強金具です。板厚0.2mm、ピッチ9mmで、試作順送プレス金型にて製造いたしました。

本製品の製作においては、2種類の異なる材料幅を同一の金型で加工できるようにするという特殊な仕様が求められました。通常、材料幅が変わるとガイドの調整や位置決めが複雑になり、最小公差 ±0.015mm という高精度な寸法を維持することは容易ではありません。特に試作段階において、精度の再現性を保ちながらどのように兼用化を実現するかが大きな課題となりました。

当社では、長年培ってきた精密金型設計のノウハウを活かし、この難題を克服いたしました。どちらの材料幅においても、簡易的な部品の組み替えだけで迅速かつ正確に対応できる兼用構造を独自に開発し、金型に組み込みました。この構造により、段取り替えの手間を大幅に削減しつつ、安定した高い加工精度を維持することを可能にいたしました。結果として、一つの金型で異なる仕様の製品を効率よく、かつ高精度に製作することができました。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」で終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。

材料幅の兼用化や、高精度な補強金具の試作・順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
