C7025R-TM03製コンタクト

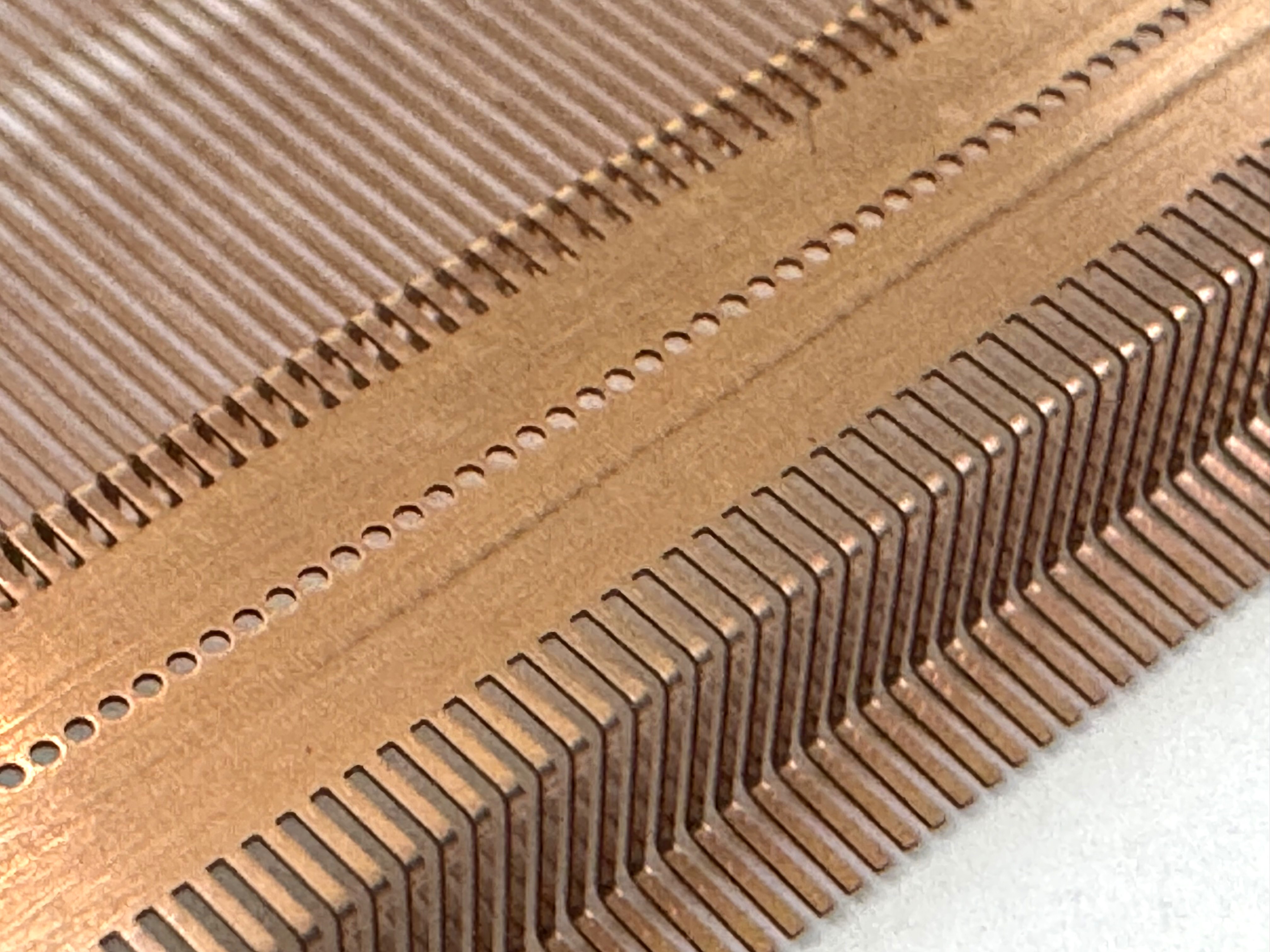

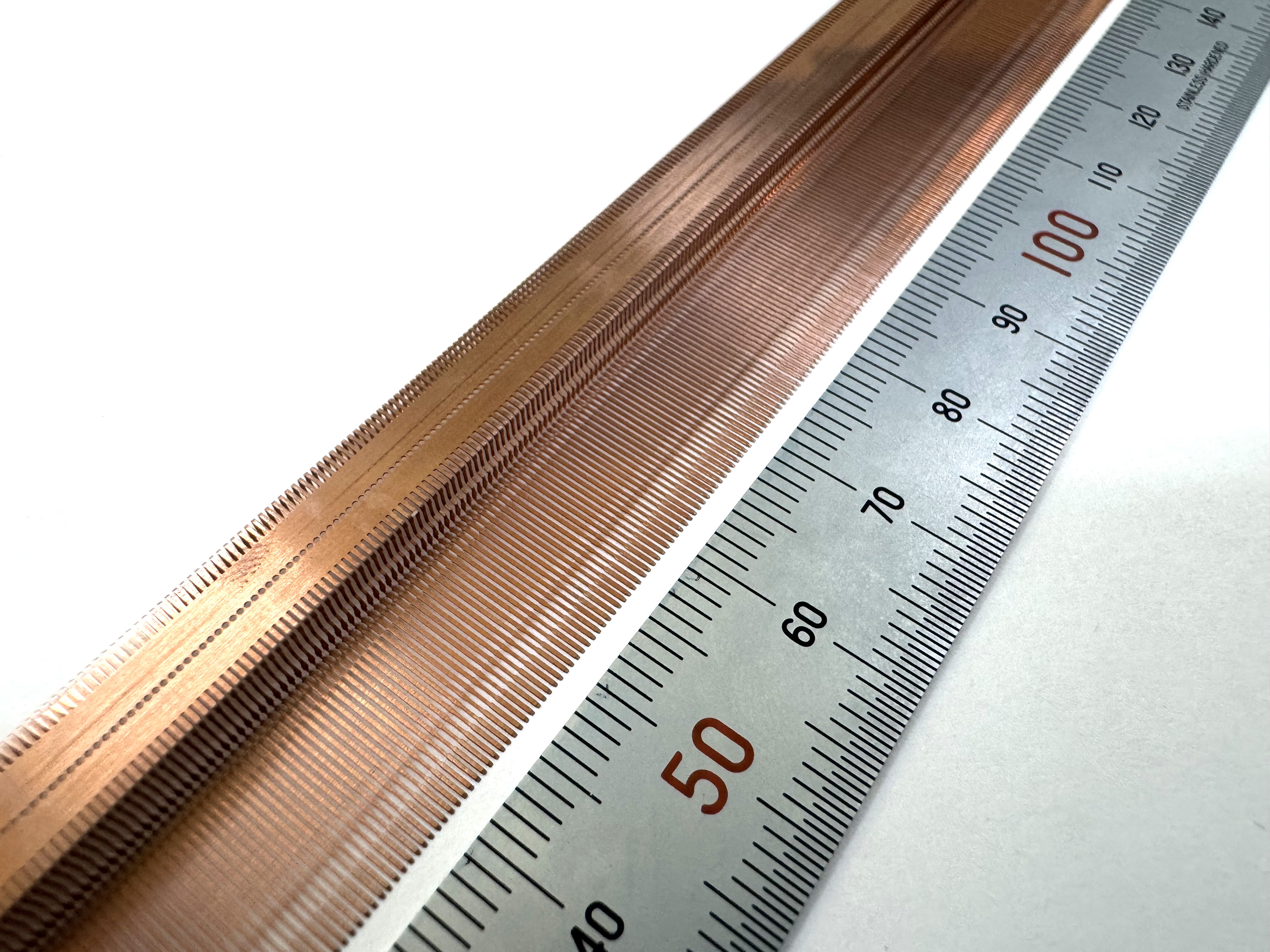

こちらは、C7025R-TM03製コンタクトです。板厚0.12mm、ピッチ0.5mmという仕様で、試作順送プレス金型にて製造いたしました。

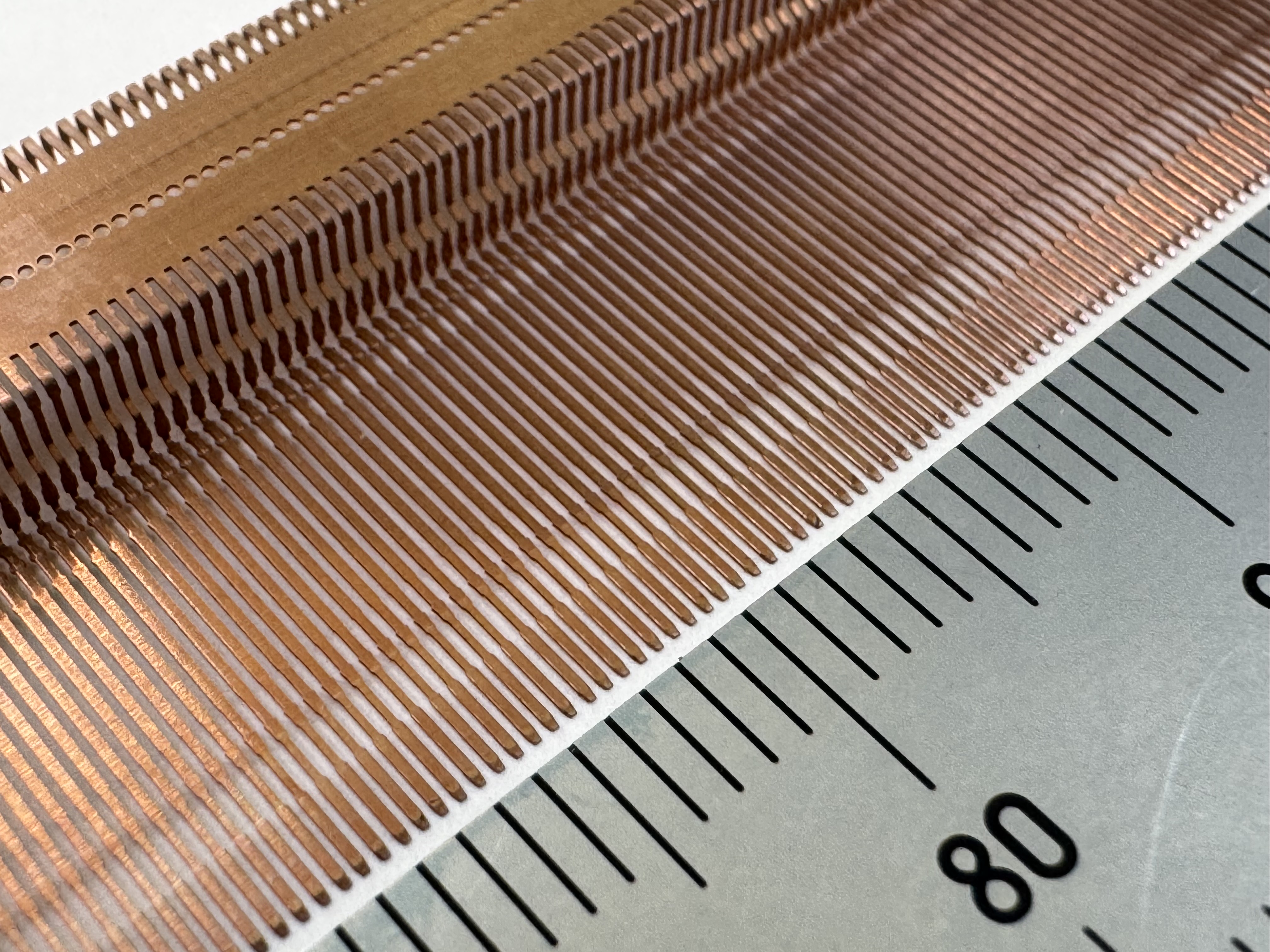

本製品は、端子長が16mmと非常に長く、加工時に端子自体の左右への振れ（横曲がり）を抑制することが極めて困難でした。また、曲げ高さが4mmと高いため、曲げ角度のわずかなバラつきが製品先端の寸法精度に大きく影響を及ぼしてしまいます。板厚0.12mmという薄材でこれらの不安定要素を制御しながら、最小公差 ±0.01mm という厳しい精度を維持することが大きな技術的課題となりました。

当社では、長年培ってきた精密金型設計のノウハウを活かし、この難題を克服いたしました。長尺端子の振れを物理的に抑制する金型構造を採用し、材料の挙動を安定させることで高い直進性を確保いたしました。また、高い曲げ精度が求められる箇所については、スプリングバックを正確に計算した金型設計と、微細な調整技術を駆使することで、曲げ高さのバラつきを最小限に抑え、狙い通りの寸法精度を達成いたしました。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」で終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。

長尺・高曲げの難加工コンタクトや、超精密な試作順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
