MAX251製コンタクト

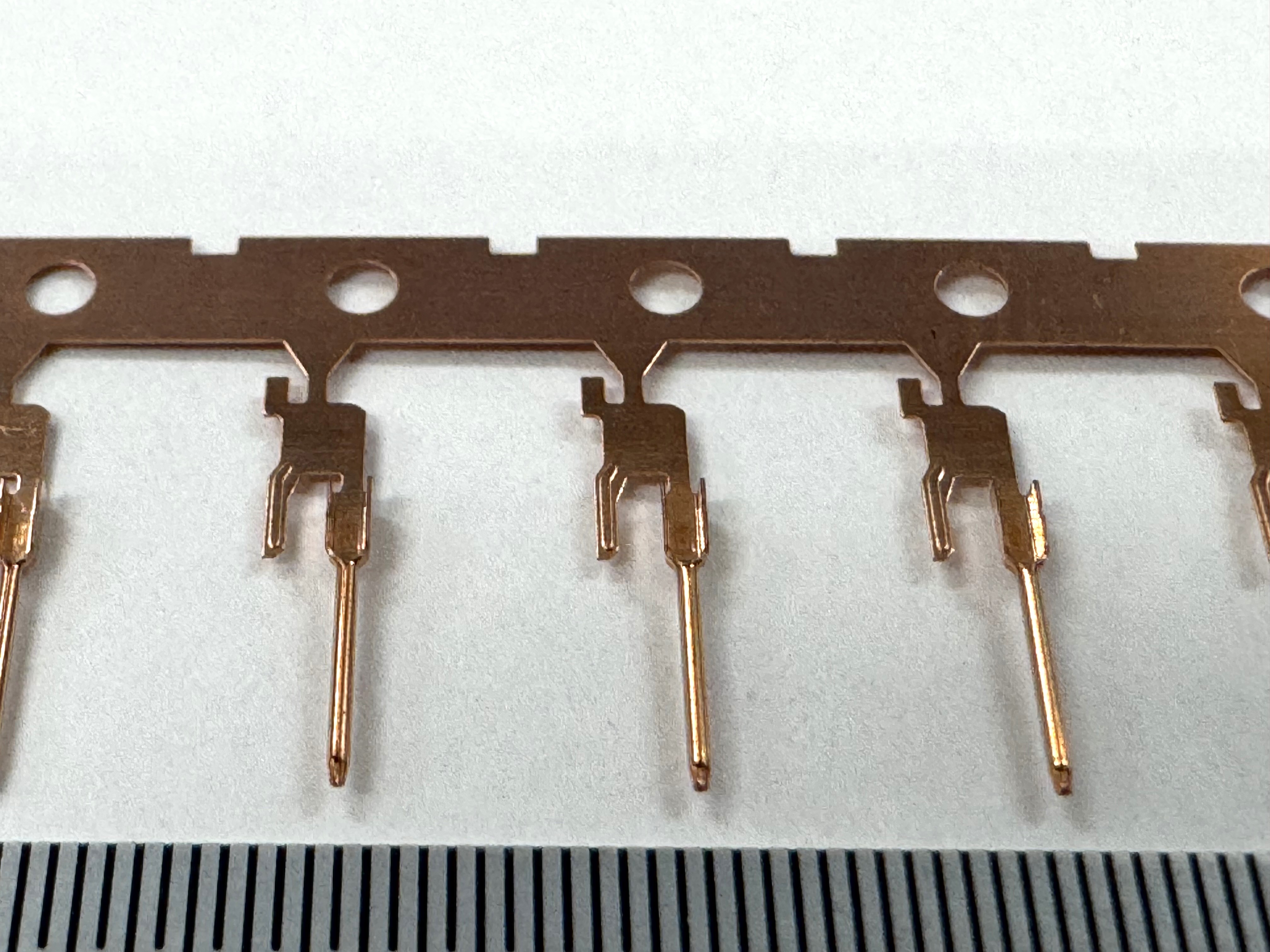

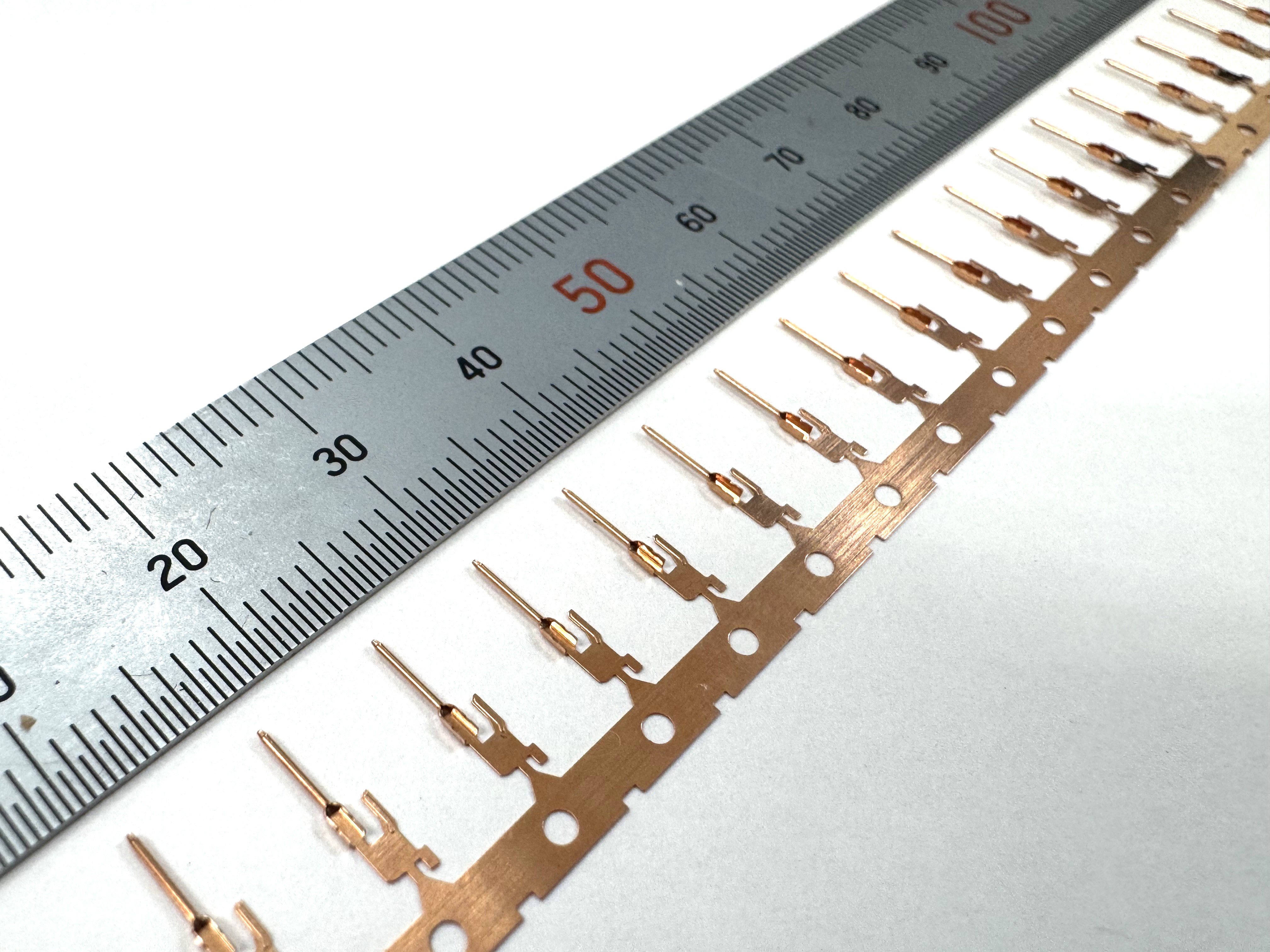

こちらは、民生用途のMAX251製コンタクト（POST CT 0.44）です。板厚0.1mm、ピッチ6.5mmで、量産順送プレス金型（更新型）にて製造しております。

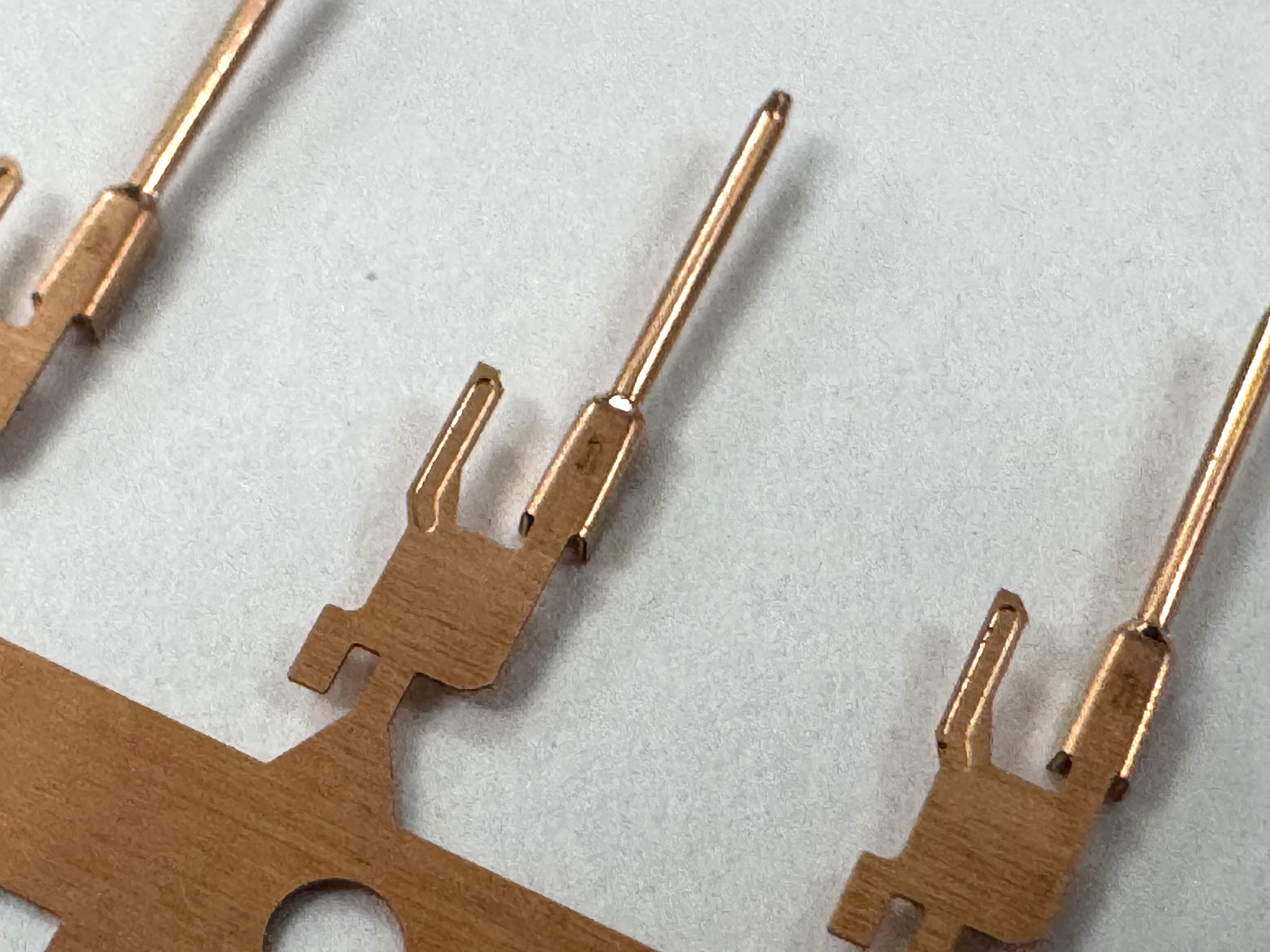

本コンタクトは、Φ0.43mmという微細な円筒丸め加工が施されており、この工程でヒゲバリが発生しやすいという課題がありました。さらに、円筒部の根元を絞っているため、円頭部がねじれたり、曲がったりする傾向があり、最小公差±0.015mmという厳しい寸法精度を維持することが困難でした。このような精密な円筒成形において、ヒゲバリを抑制しつつ高精度を両立させるためには、金型設計と加工技術の高度な融合が必要不可欠となります。

当社では、長年培ってきた精密金型設計のノウハウを活かし、ヒゲバリの発生を徹底的に抑え、円筒部の根元の絞り加工においてもねじれや曲がりなく高精度な成形を実現する金型構造と加工条件を確立いたしました。これにより、安定した品質での量産を可能にしました。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」で終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。
円筒丸め加工を含む高精度なコンタクトの順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
