車載用 MAX251製 コンタクト

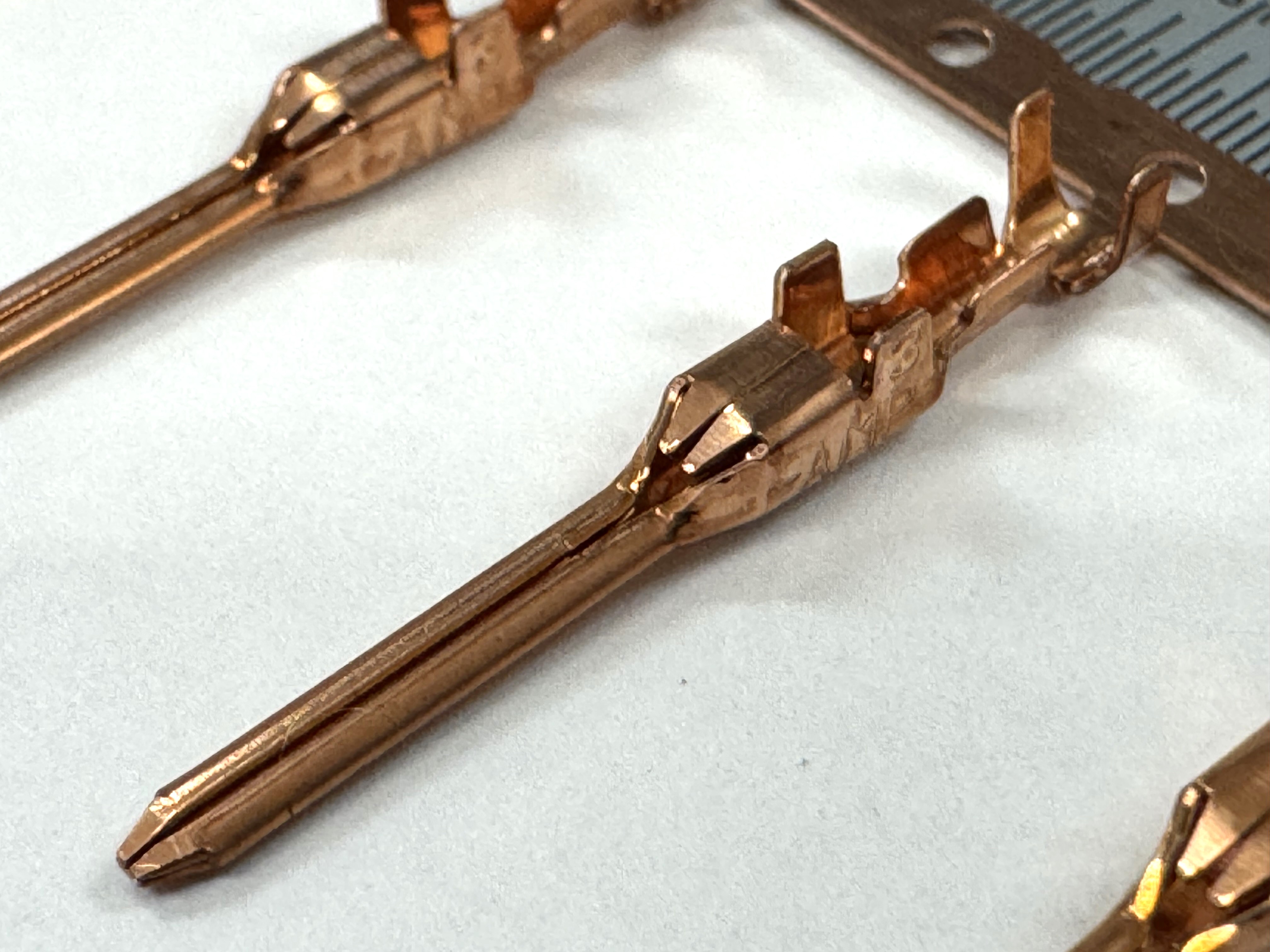

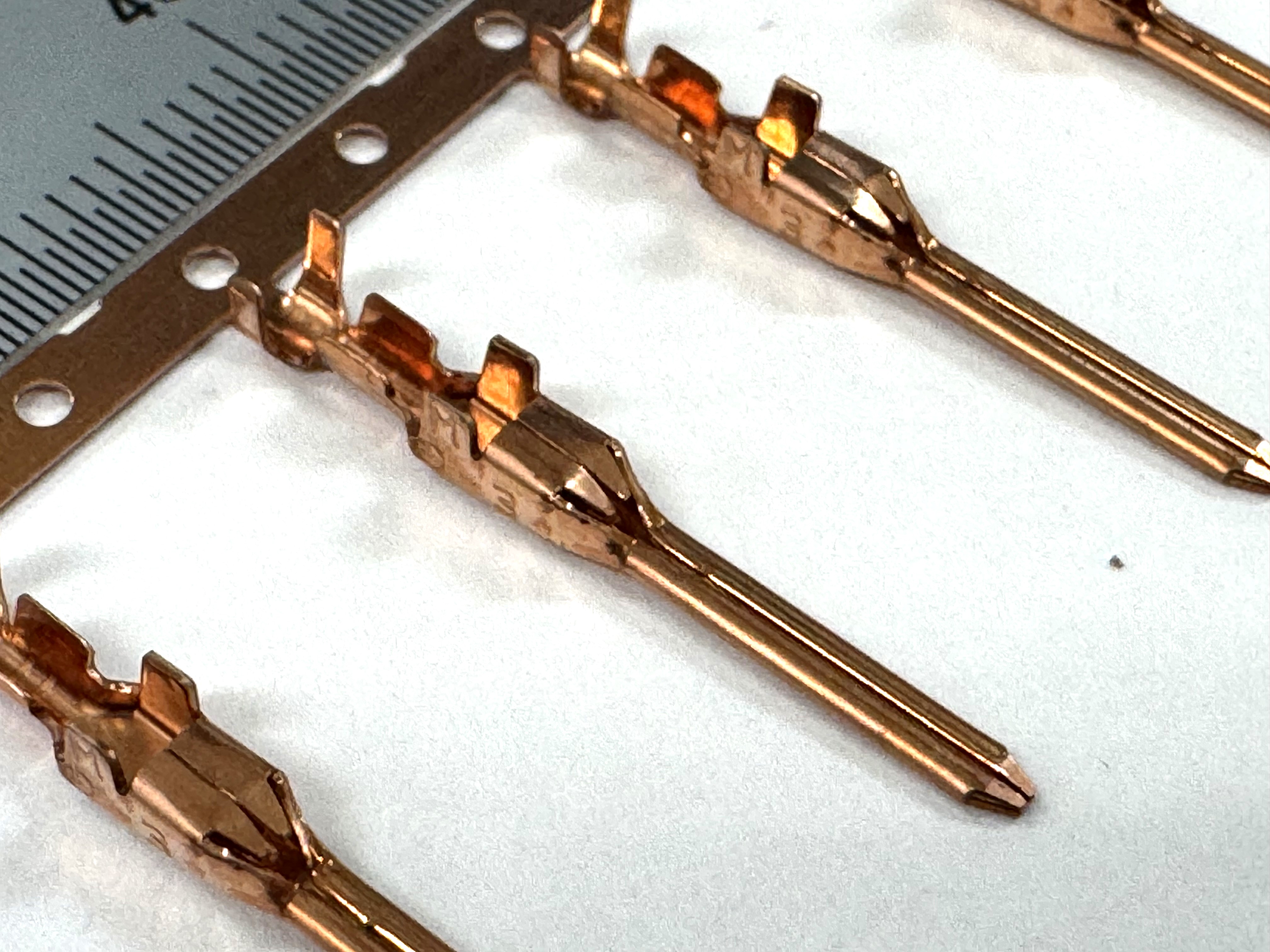

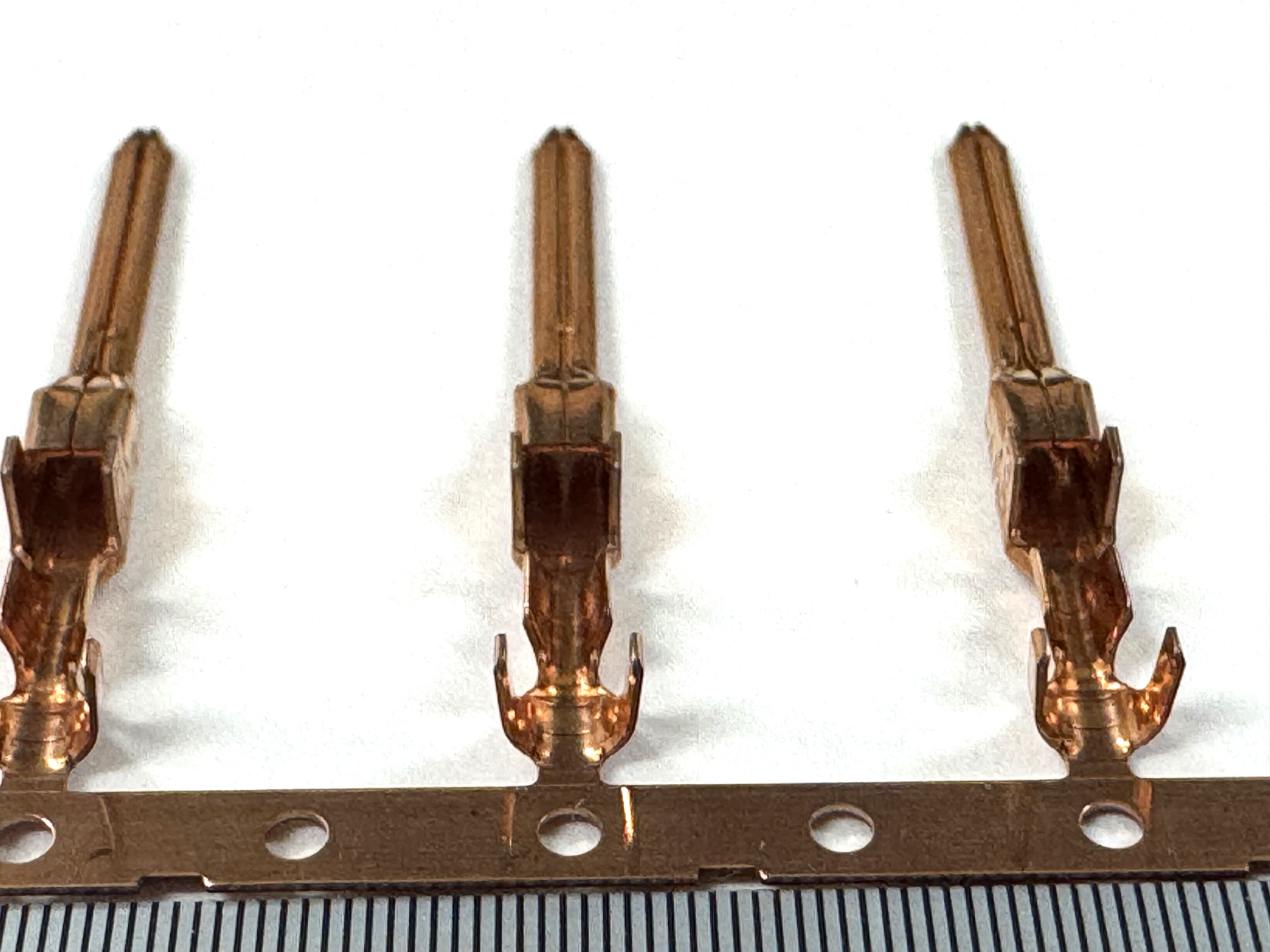

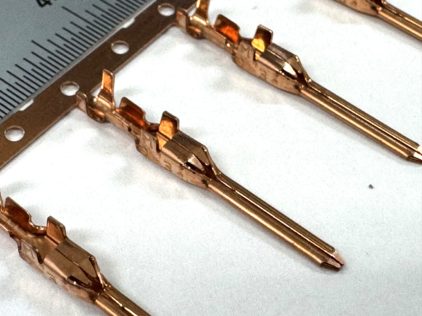

こちらは、車載用途のMAX251製コンタクトです。板厚0.32mm、ピッチ13mmで、量産順送プレス金型にて製造しております。

本コンタクトは、形状の異なる5種類のバリエーションを、同一金型内で加工できるCHG（チェンジ）仕様という非常に複雑な製品でした。そして、今回の金型は既存の金型を更新する形で当社が製作しましたが、お客様が保有する既存の金型にはCADデータが一切なく、かつ製造工程を大きく変更できないという厳しい制約がありました。このような制約の中で、5機種に対応する複雑なCHG機構を持つ金型をゼロから設計し、最小公差±0.03mmという高精度を維持することは、極めて困難な課題でした。

当社では、長年培ってきた精密金型設計のノウハウと、高度なリバースエンジニアリング技術を活かし、この難題を克服いたしました。CADデータがない既存金型から緻密な測定と解析を行い、設計情報を正確に再現。さらに、工程変更の制約を受け入れつつ、5機種の形状に対応できる革新的なCHG構造と加工条件を構築しました。これにより、複雑な条件下の更新型金型製作においても、高品質なコンタクトの量産を可能にしました。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」と終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。
CADデータがない既存金型の更新や、多機種対応型の高精度なコンタクトの順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
