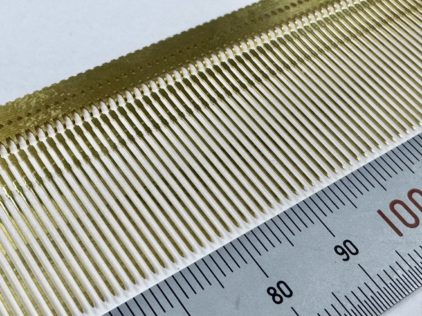

C2680R-EH製 長尺コンタクト

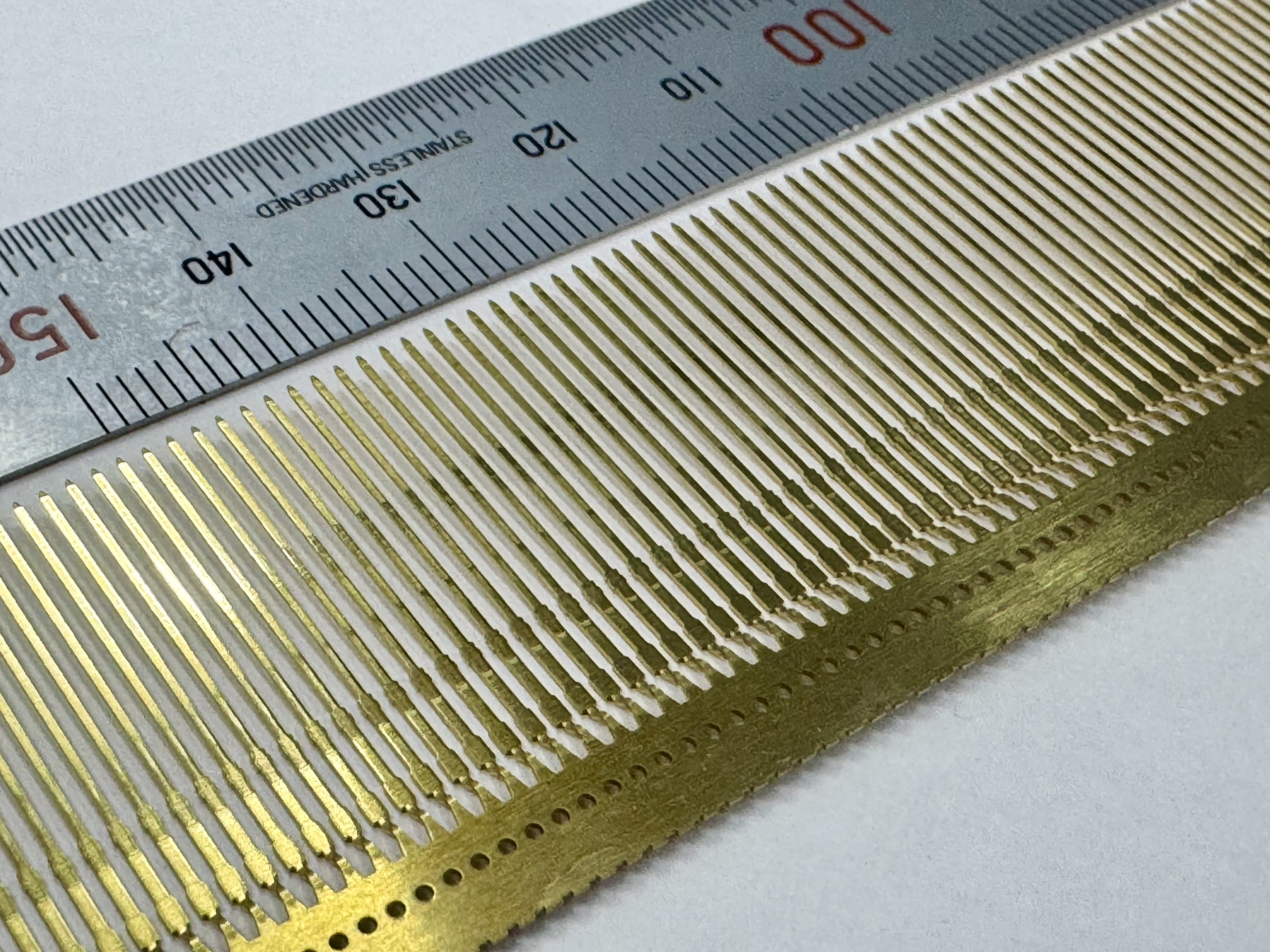

こちらは、車載用途のC2680R-EH製コンタクトです。板厚0.3mm、ピッチ1.27mmで、量産順送プレス金型にて製造しております。

本コンタクトは、端子長が約23mmと長く、その先端でのピッチ公差が±0.01mmという非常に厳しい精度が求められました。この長さでの高精度維持は、わずかな歪みも許されない高度な技術を要します。さらに、板厚0.3mmの材料の一部を0.07mmまで潰しておりますが、板厚の潰し加工においては製品に大きな反りを発生させずに生産することが大きな課題でした。

当社では、長年培ってきた精密金型設計のノウハウと、長尺部品における反りや歪みを抑制する独自のプレス加工技術を駆使し、これらの難題を克服しました。特に、0.07mmへの潰し加工においても、金型構造と加工条件を徹底的に最適化することで、反りを最小限に抑え、端子先端の厳しいピッチ公差を安定して満たす高精度なコンタクトの量産を実現しております。

当サイトを運営するナカトガワ技研では、薄板プレス部品においてお客様の複雑なご要望に対し、単に「できない」で終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。
長尺かつ高精度な車載用コンタクトの順送プレス加工のことなら、ぜひ薄板プレス加工センターまでお問い合わせください。
