圧力センサー用コンタクト

圧力センサー用コンタクト

圧力センサ❸
  • 圧力センサ❹
  • 圧力センサ❺
  • 圧力センサ❶
名称 圧力センサー用コンタクト
分類 ターミナル
材質 C5191R-H
板厚 0.64mm
ロット数 -
最小公差 ±0.015
納期 6週間
spm 500
業界 車載用

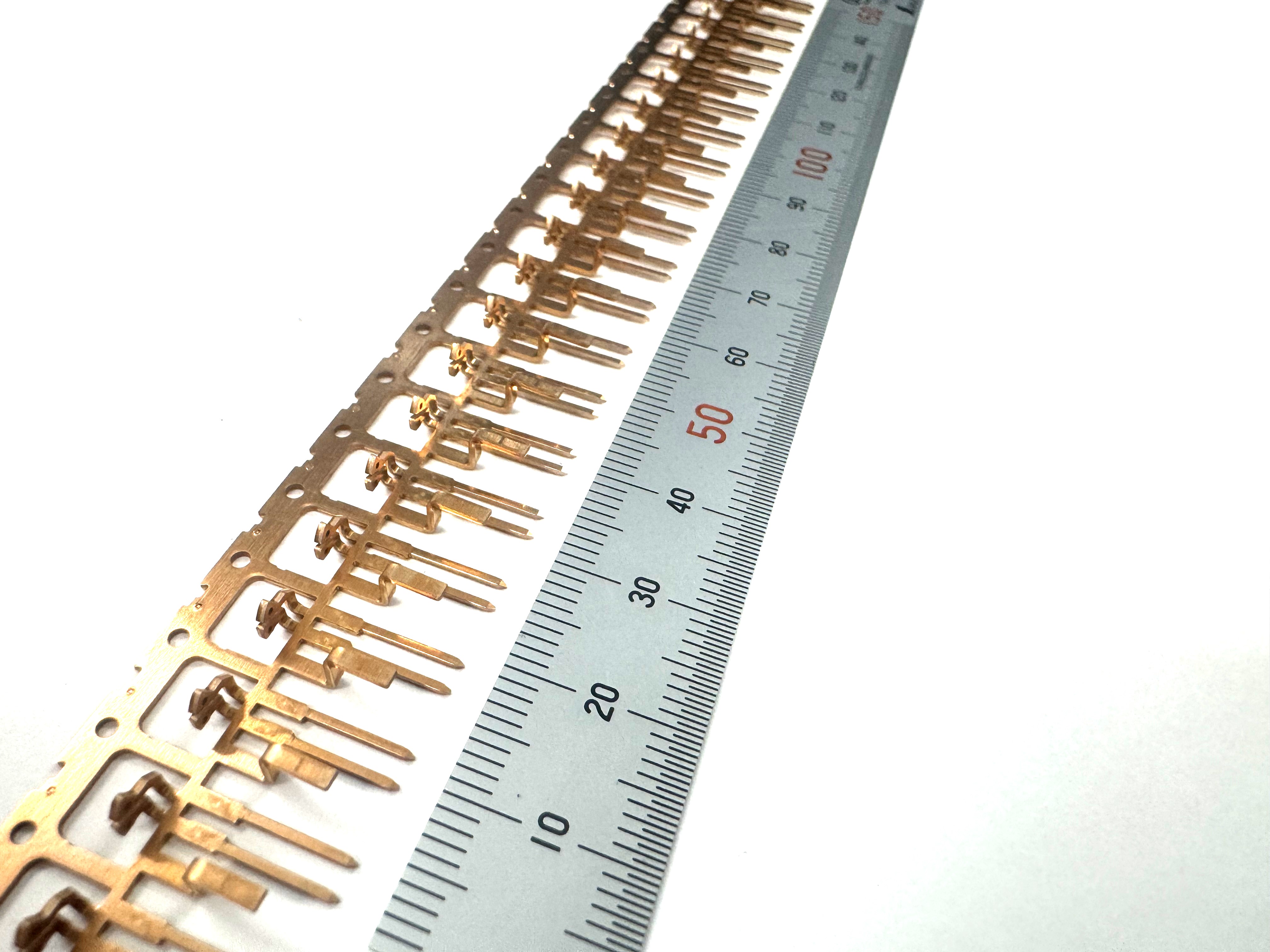

こちらは車載用の圧力センサー用コンタクトです。材質はC5191R-H、板厚は0.64mmでピッチは7.5mm、量産型として製造いたしました。

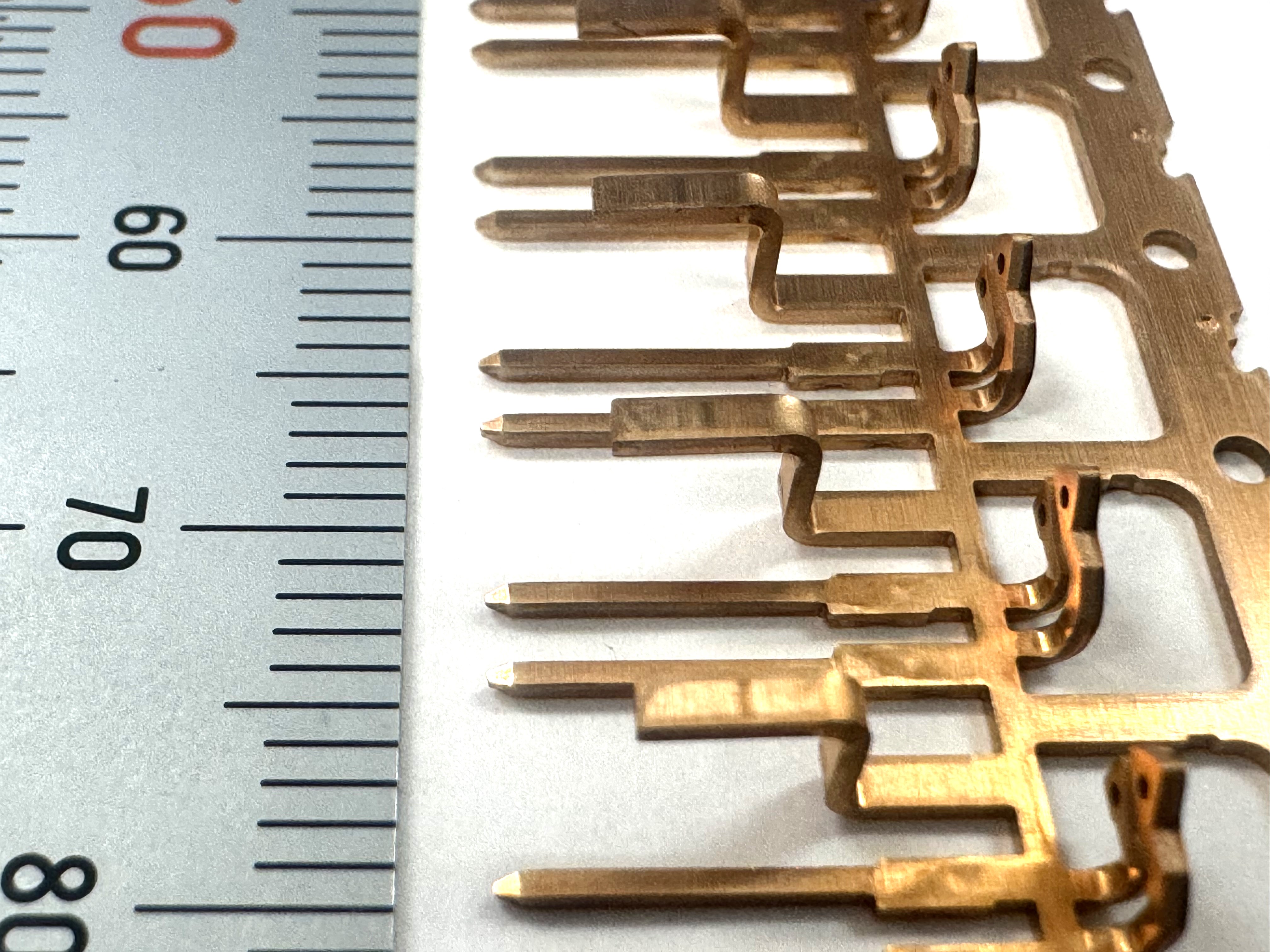

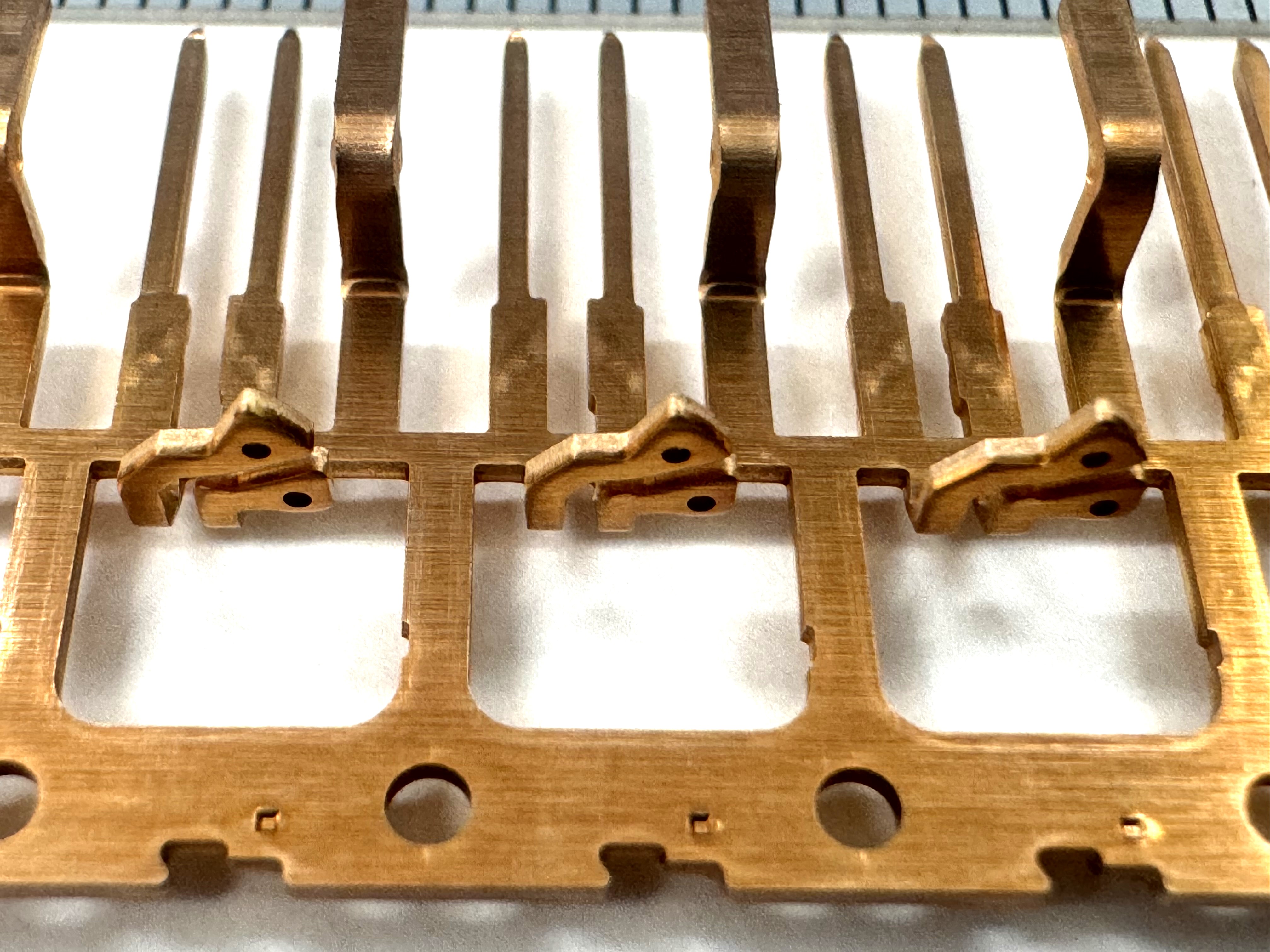

この端子は、板厚の80％程度の小径孔の抜き加工が施されています。また、曲げた先の小径孔のピッチ公差は±0.02mmと非常に厳しい精度が求められます。最小公差は±0.015mmであり、高精度な製品です。



当サイトを運営するナカトガワ技研では、薄板プレス部品についてお客様のご要望に対して、単に「できない」と終わらせるのではなく、どのような形状や条件であれば作成可能かを検討し、様々な角度から技術提案をいたします。

圧力センサー用コンタクトの順送プレス加工のことなら、薄板プレス加工センターまでお問い合わせください。

0.6mm～

自動車

リン青銅

ターミナル
